Prodotti



Unità di controllo

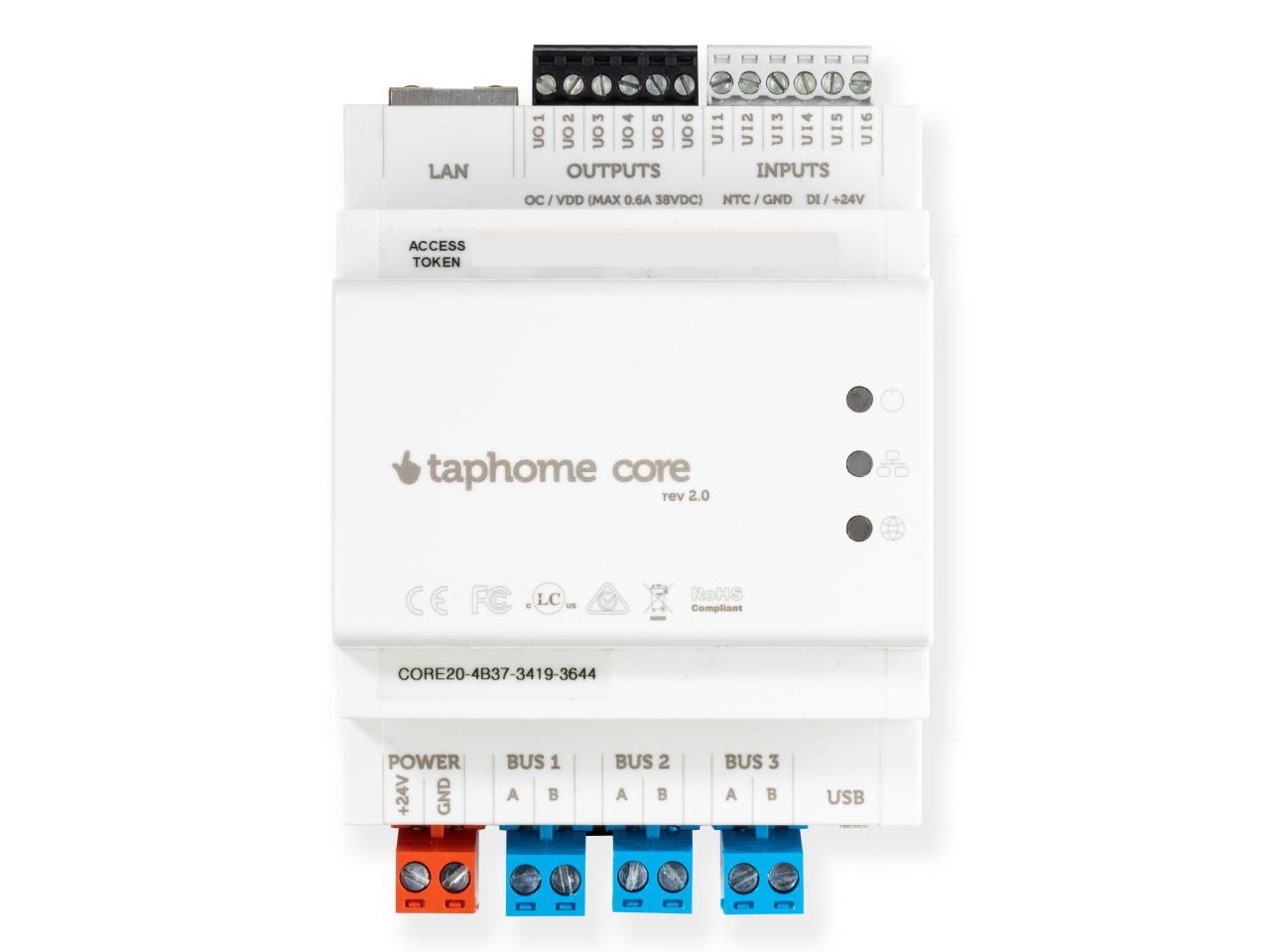

Core

Il core è la centrale di comando e controllo: consente il controllo dell’impianto da remoto e dispone di 4 input e 4 output per un impiego immediato ed economico.

L'unità è basata su un sistema Linux che permette quindi molte funzioni, come l'aggiornamento dell'unità stessa e dei moduli ad essa collegati, backup delle configurazioni in cloud, copia della configurazione in altri moduli, sviluppo facilitato di funzioni aggiuntive.

Il core dispone di 3 morsetti per il collegamento di altrettanti BUS (Modbus, Taphome bus, RS485) senza necessità di ulteriori gateway

Caratteristiche
  • Linux computer
  • Backend in cloud opzionale gratuito
  • 3 terminali bus universali per
    • Taphome Bus (massimo 32 dispositivi collegabili)
    • Modbus RTU
    • RS485
  • 6 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso per contatti o interruttori
    • conteggio impulsi con frequenza 100Hz, campionamento 200Hz, impulsi ogni >5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-12VDC, risoluzione 8bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 55Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V
  • 6 uscite open collector per per pilotaggio di valvole o relè (max 30VDC 0.6 A)
  • Porta LAN
  • Alimentazione 24VDC
  • Consumo 7W
  • 4 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

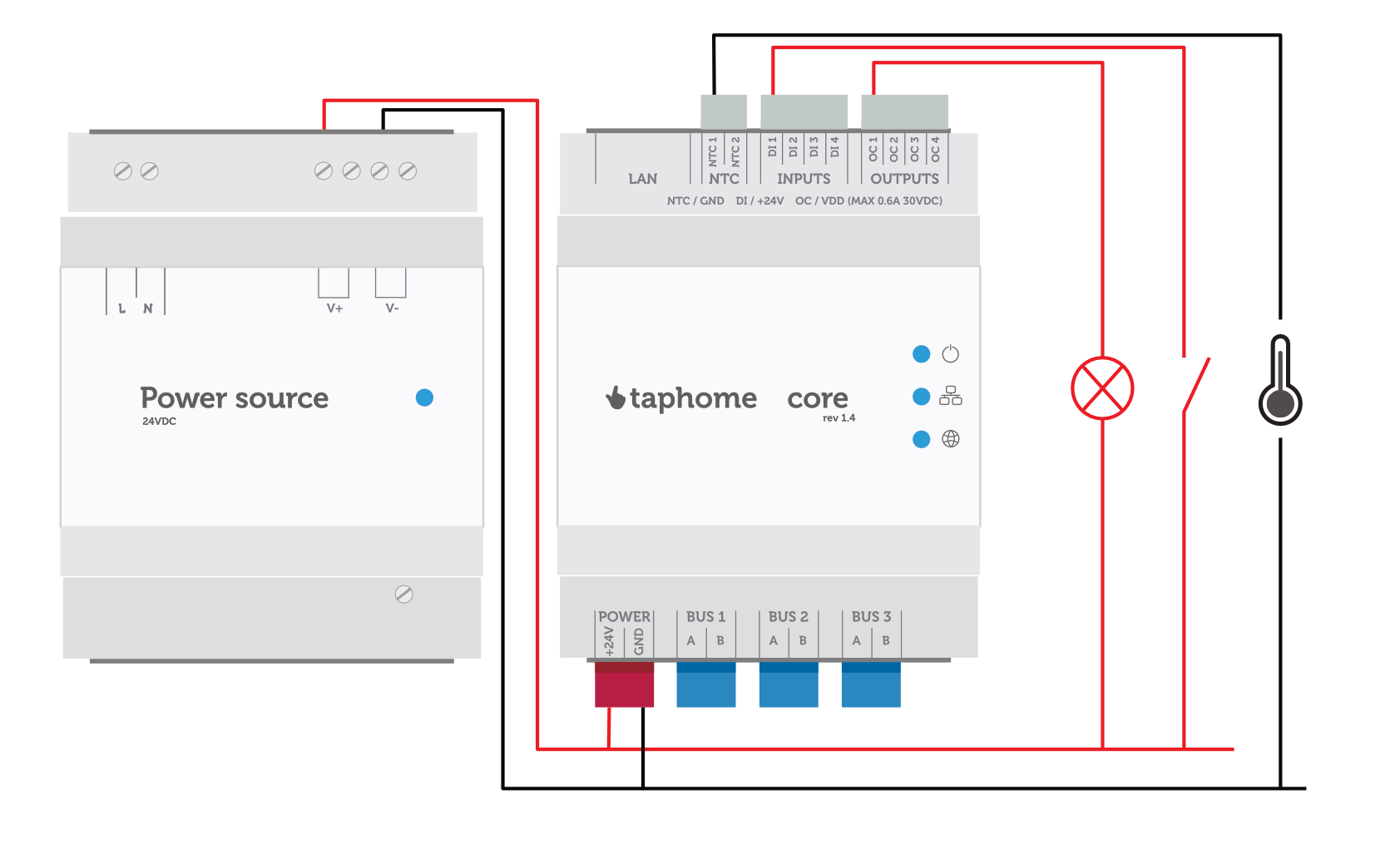

Collegamento

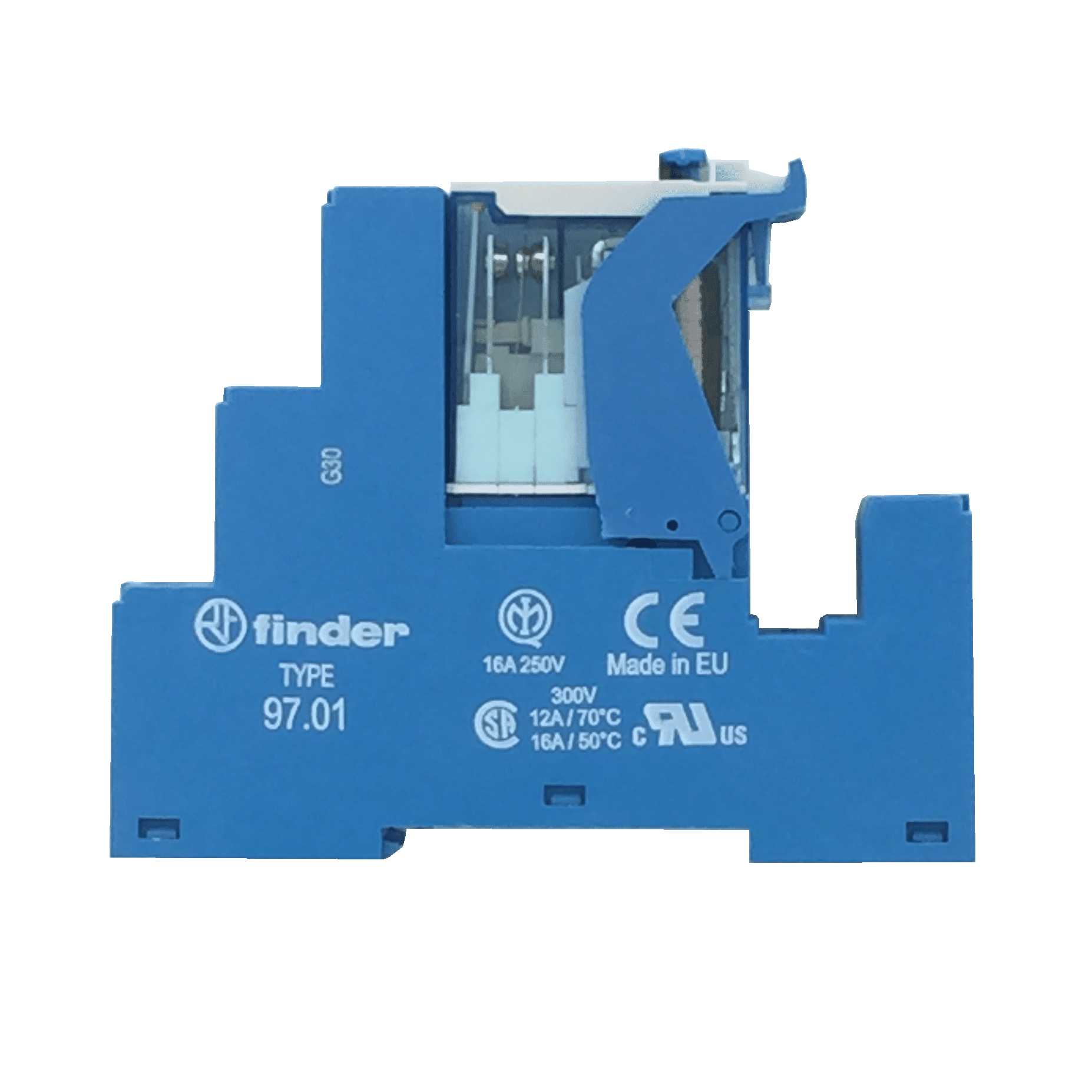

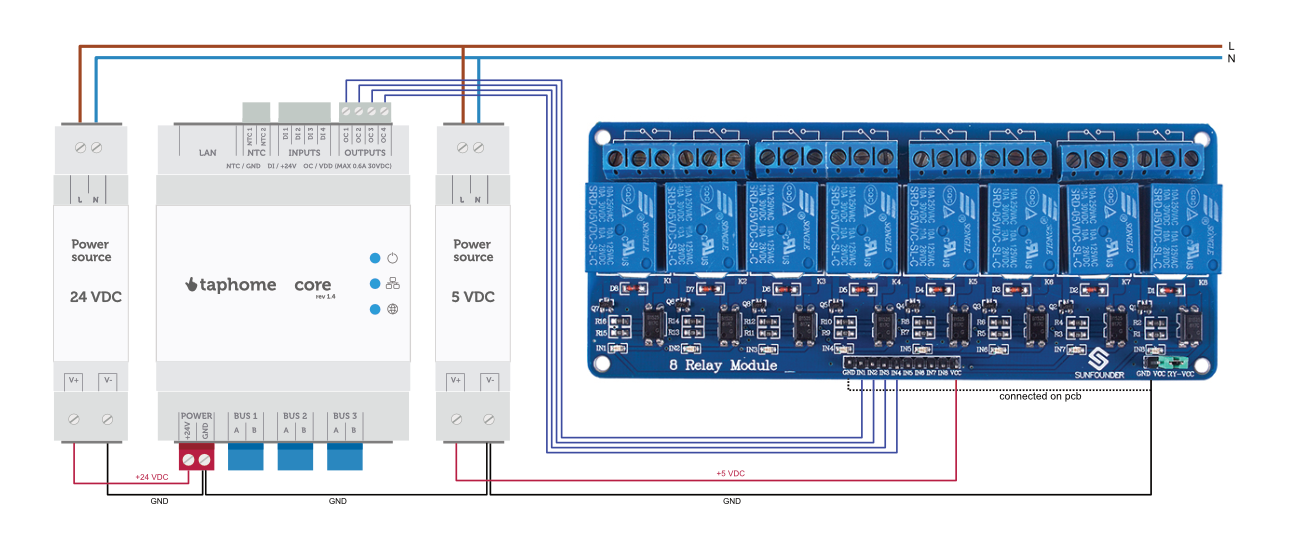

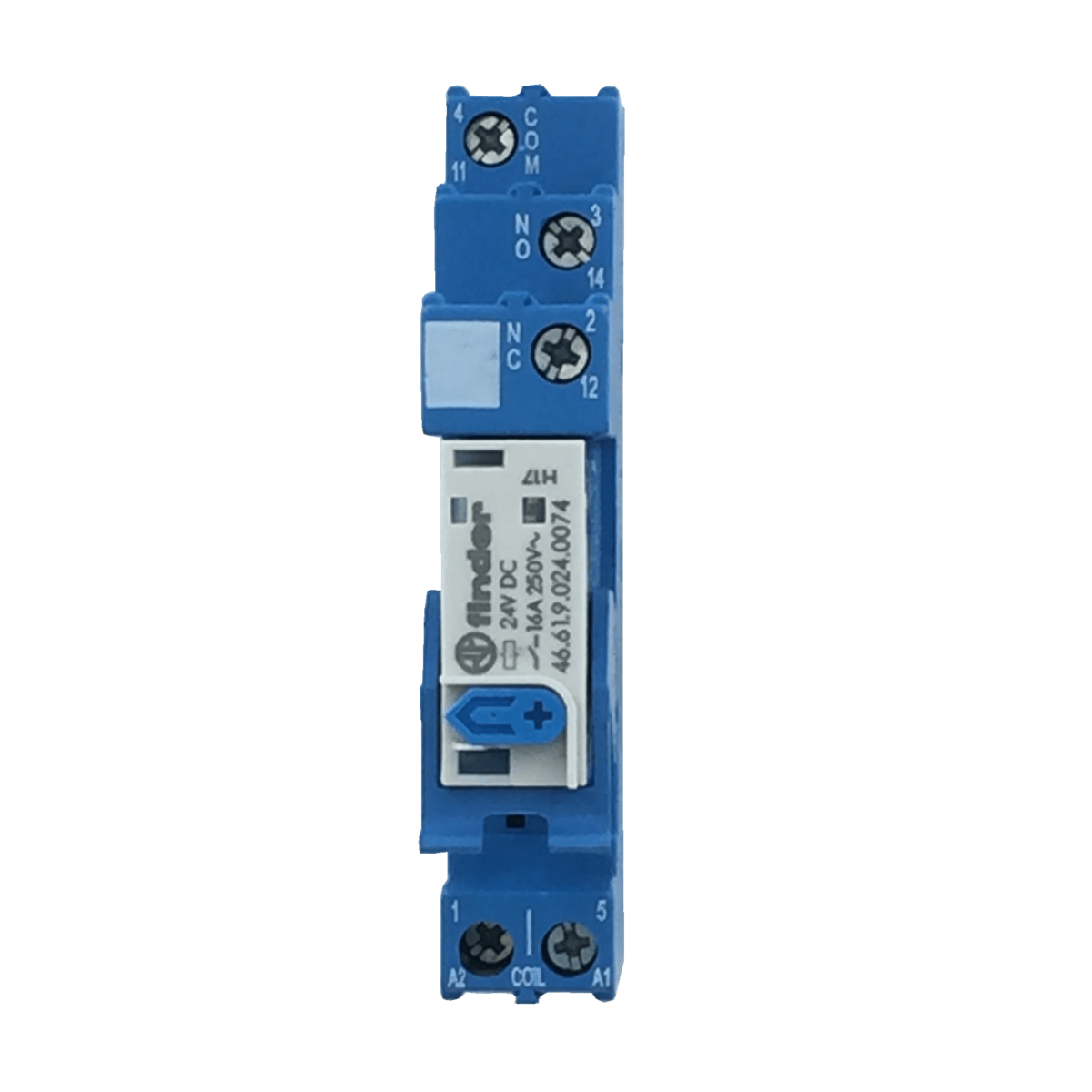

Relè

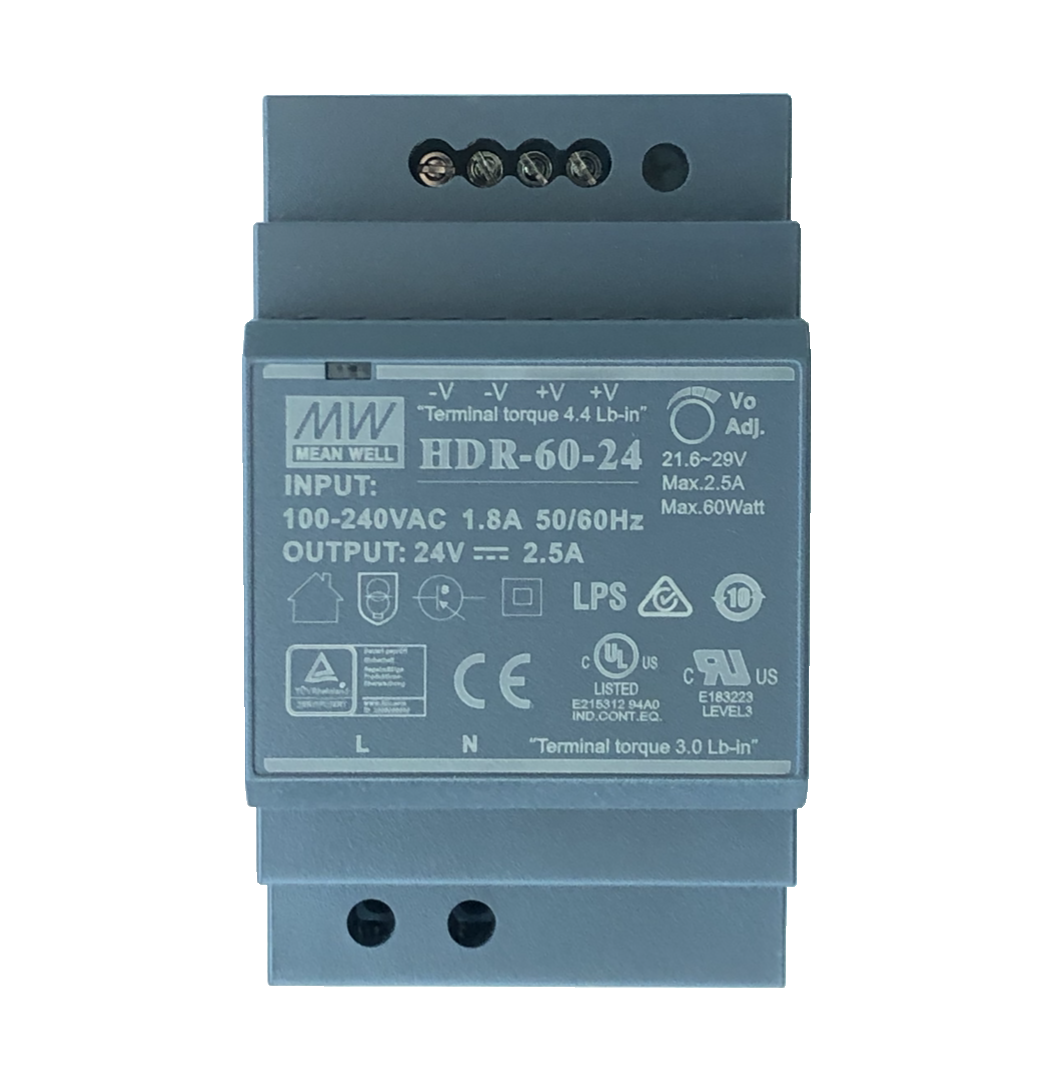

Alimentatore

Alimentatore per i moduli del sistema

Caratteristiche
  • Alimentatore 24V 60W 2.5A
  • 4 moduli DIN
  • Alimentatore 24V 100W 4.2A
  • 6 moduli DIN



Moduli I/O per topologia a stella

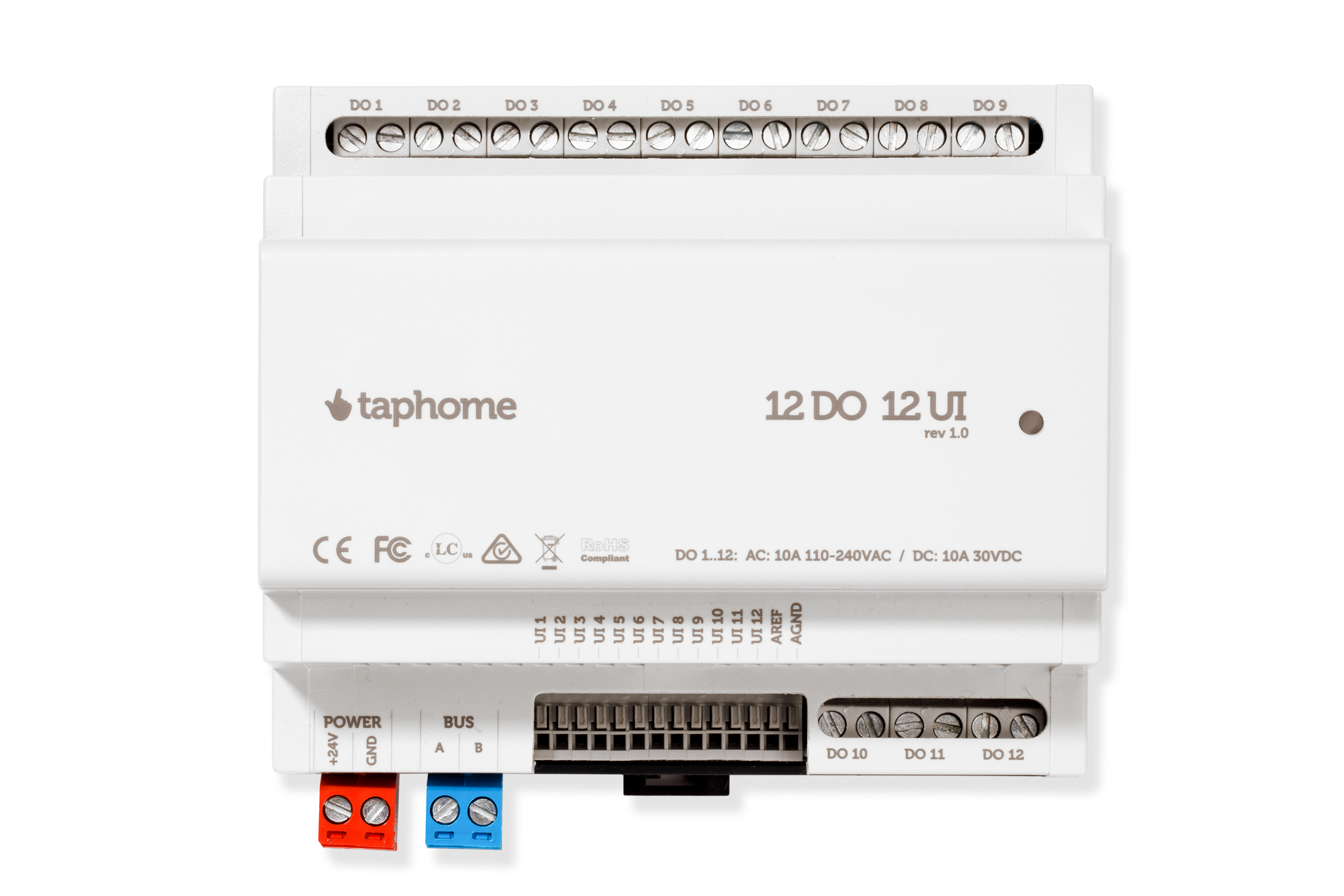

Modulo 12 DO / 12 UI

Il modulo più compatto sul mercato. Combina 12 uscite relè universali e 12 ingressi universali e consente quindi risparmio di spazio e unitamente a un imbattibile rapporto qualità-prezzo.

Dispone inoltre di protezione contro il surriscaldamento.

Caratteristiche
  • 12 relè puliti di uscita 10A
    • Corrente di spunto 5000A/2ms
    • Tempo di vita dei relè 100000 cicli sotto massimo carico, 2000000 cicli sotto medio carico
  • Massimo carico totale 20A
  • Configurazioni di uscita
    • uscita commutata
    • motore di persiana utilizzando 2 uscite in modo interbloccato
    • uscita PWM
  • Configurazione 12 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso (log0: 0-7V, log1: 8-24V) per contatti o interruttori
    • conteggio impulsi con frequenza 200Hz, campionamento 400Hz, impulsi ogni >2.5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-26VDC, risoluzione 12bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 60Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V (come da immagine)
  • Consumo con relè aperti 1 W
    • Consumo di 1 relè chiuso 0.4W
    • Dissipazione potenza per ogni 1A di carico 0.16W
  • Alimentazione 24VDC
  • 6 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

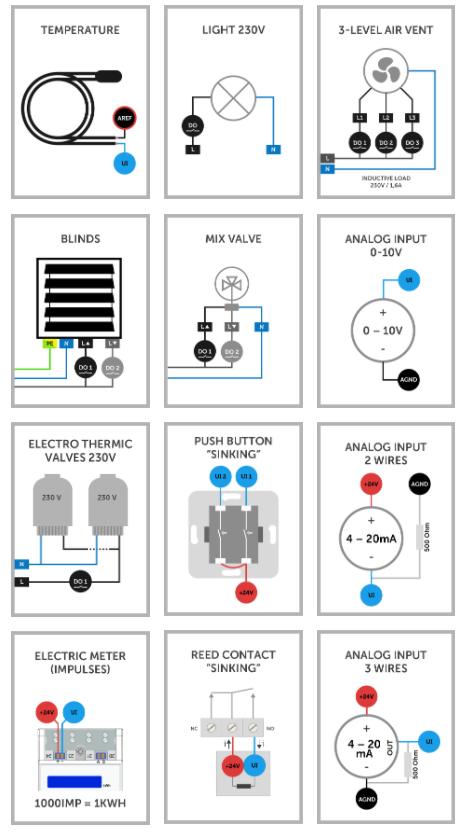

Collegamenti

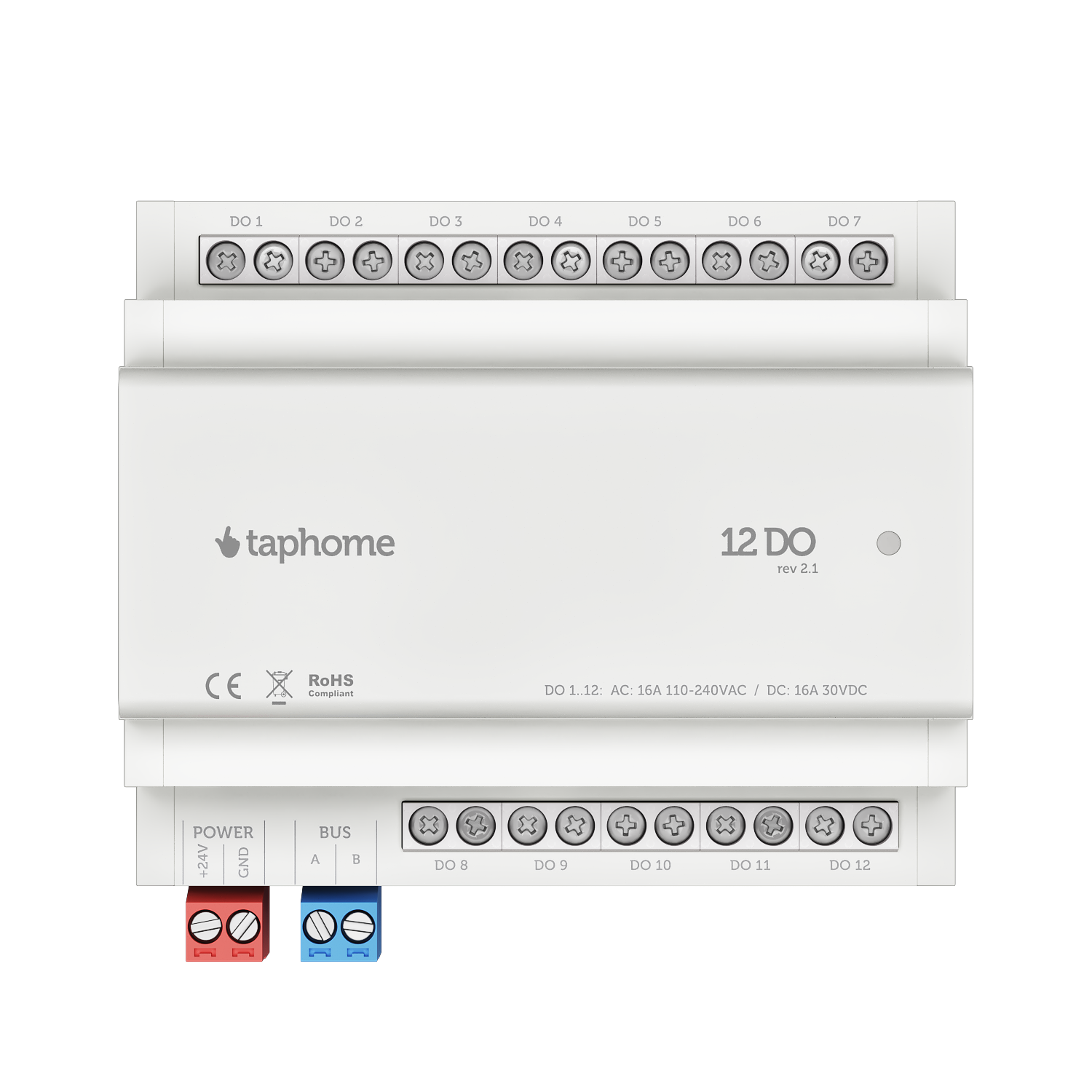

Modulo 12 DO

Potente modulo con relè di uscita. Prestazioni robuste sia in corrente per singola uscita sia in corrente totale gestita dall'intero modulo.

Diversi tipi di carichi possono essere controllati da un singolo modulo. Tutte le uscite sono adatte sia per uscite singole che per motori di tapparelle.

Caratteristiche
  • 12 relè puliti di uscita 16A
    • Corrente di spunto 5000A/2ms
    • Tempo di vita dei relè 100000 cicli sotto massimo carico, 2000000 cicli sotto medio carico
  • Massimo carico totale 70A
  • Configurazioni di uscita
    • uscita commutata
    • motore di persiana utilizzando 2 uscite in modo interbloccato
    • uscita PWM
  • Stato di uscita memorizzato in caso di mancanza di energia (rev. 2)
  • Consumo con relè aperti 1W
    • Consumo di 1 relè chiuso 0.4W
    • Dissipazione potenza per ogni 1A di carico 0.16W
  • Alimentazione 24VDC
  • 6 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

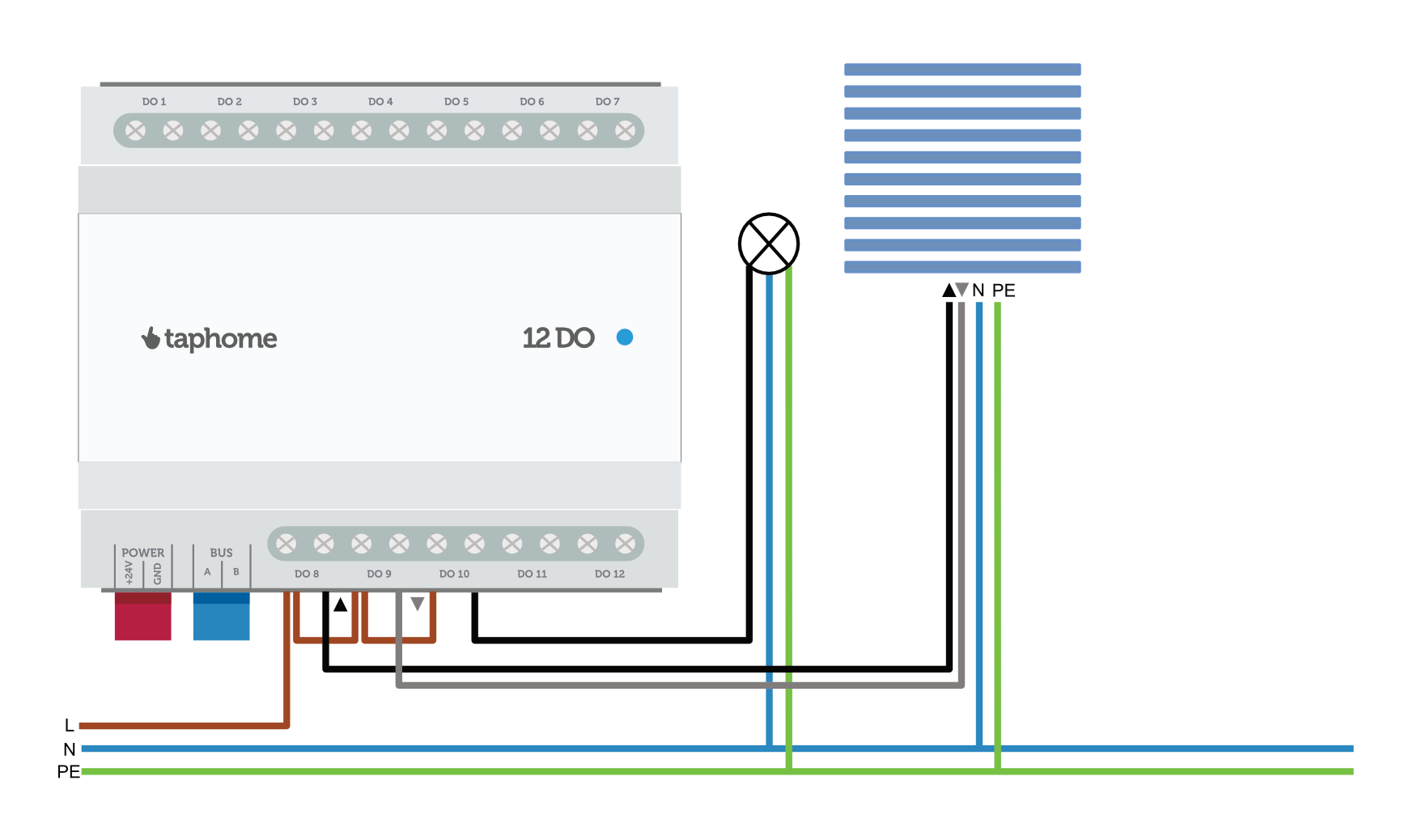

Collegamento

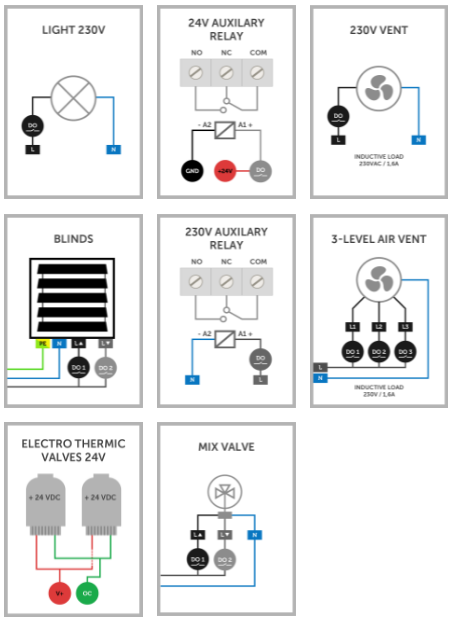

Esempi

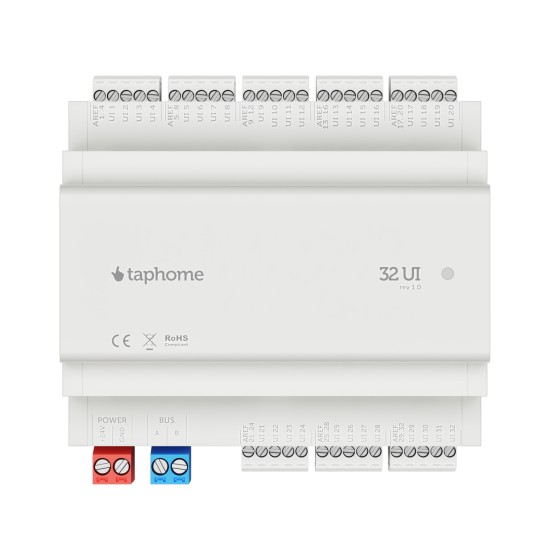

Modulo 32 UI

Modulo ingressi estremamente flessibile. Ogni singolo terminale può essere configurato per ogni possibile tipo di ingresso (analogico o digitale).

Grazie a questo tutti gli ingressi possono essere utilizzati in modo più svariato.

Caratteristiche
  • 32 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso (log0: 0-7V, log1: 8-24V) per contatti o interruttori
    • conteggio impulsi con frequenza 200Hz, campionamento 400Hz, impulsi ogni >2.5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-26VDC, risoluzione 12bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 60Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V (come da immagine)
  • Alimentazione 24VDC
  • Consumo 1W
  • 6 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

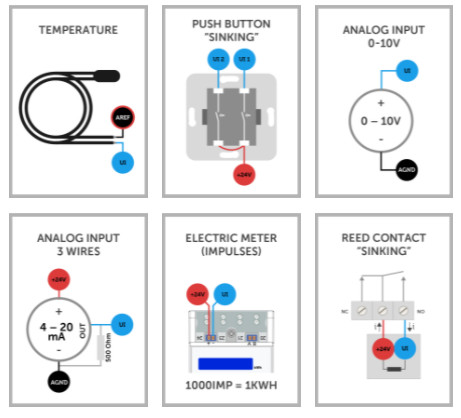

Collegamento

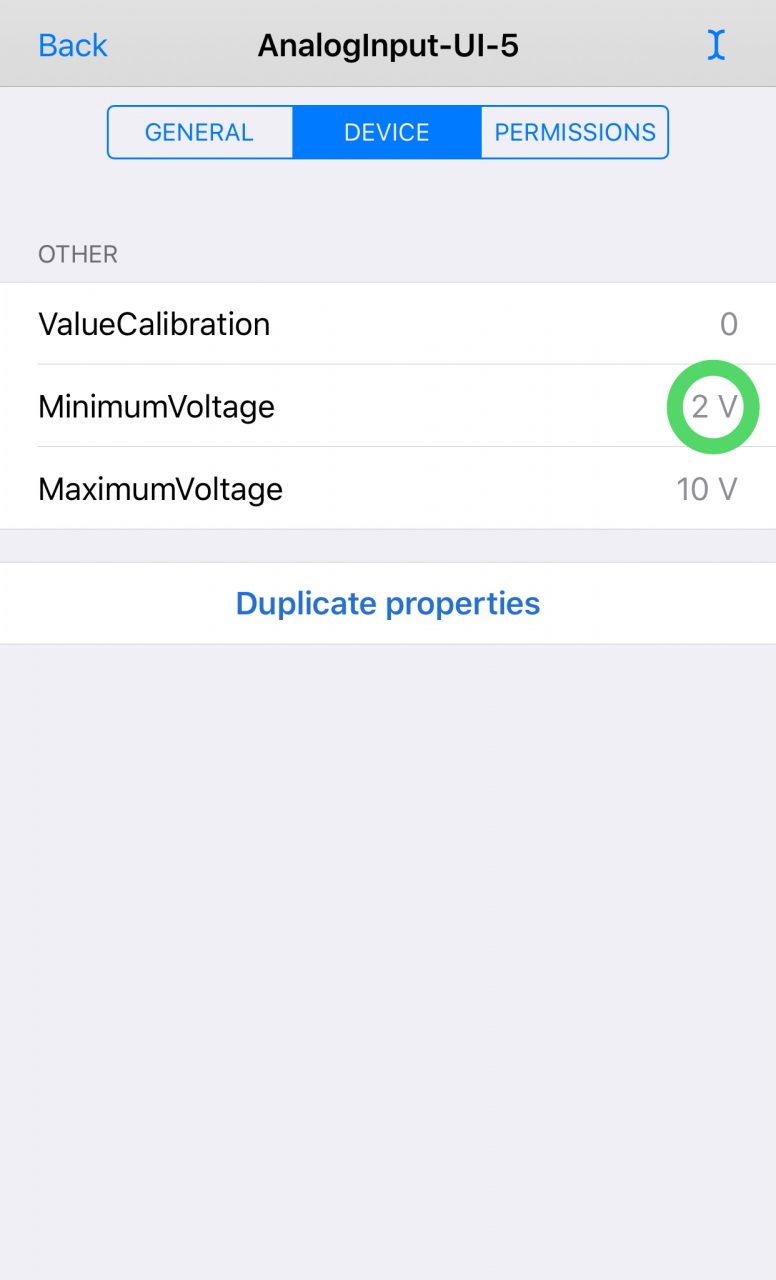

Ingresso mA

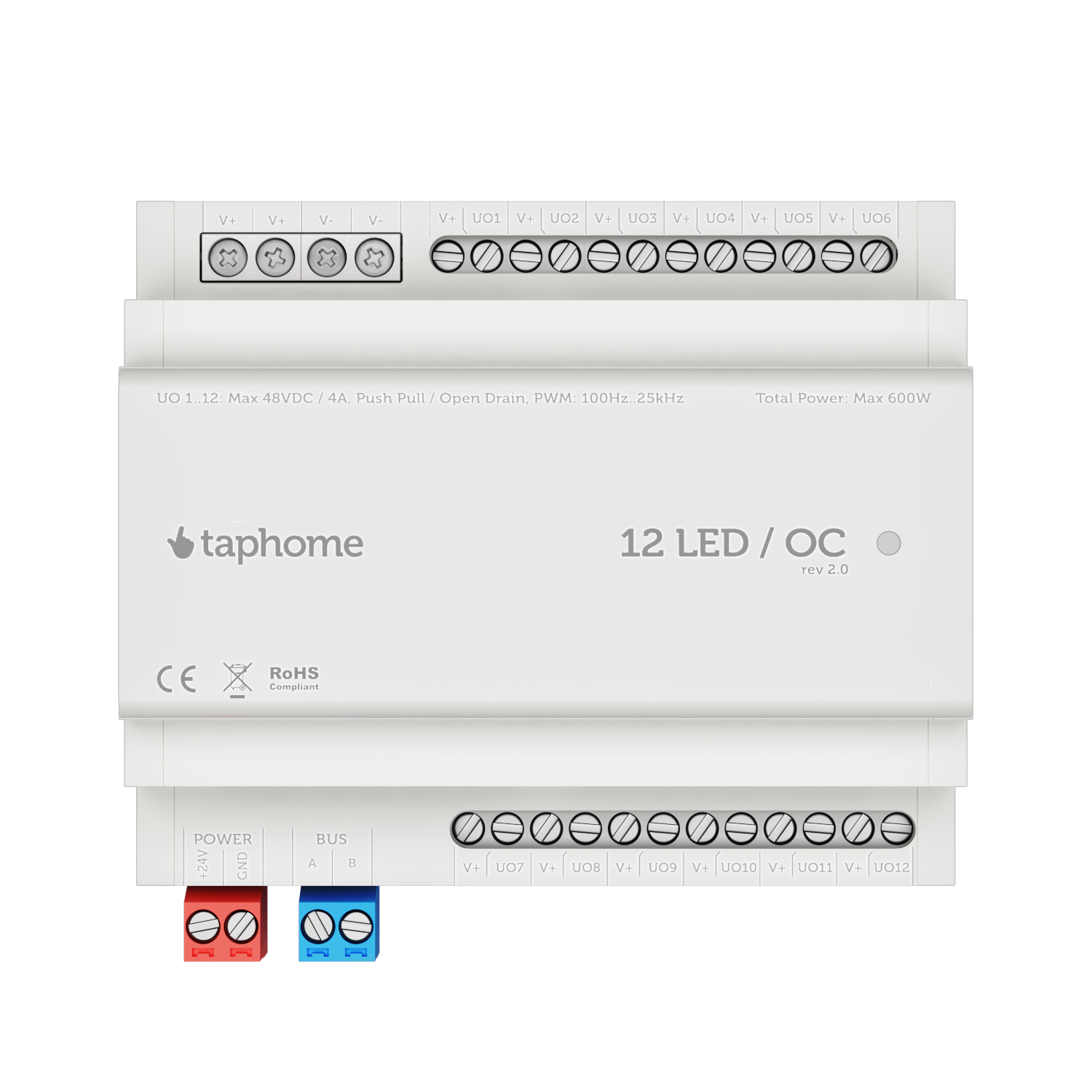

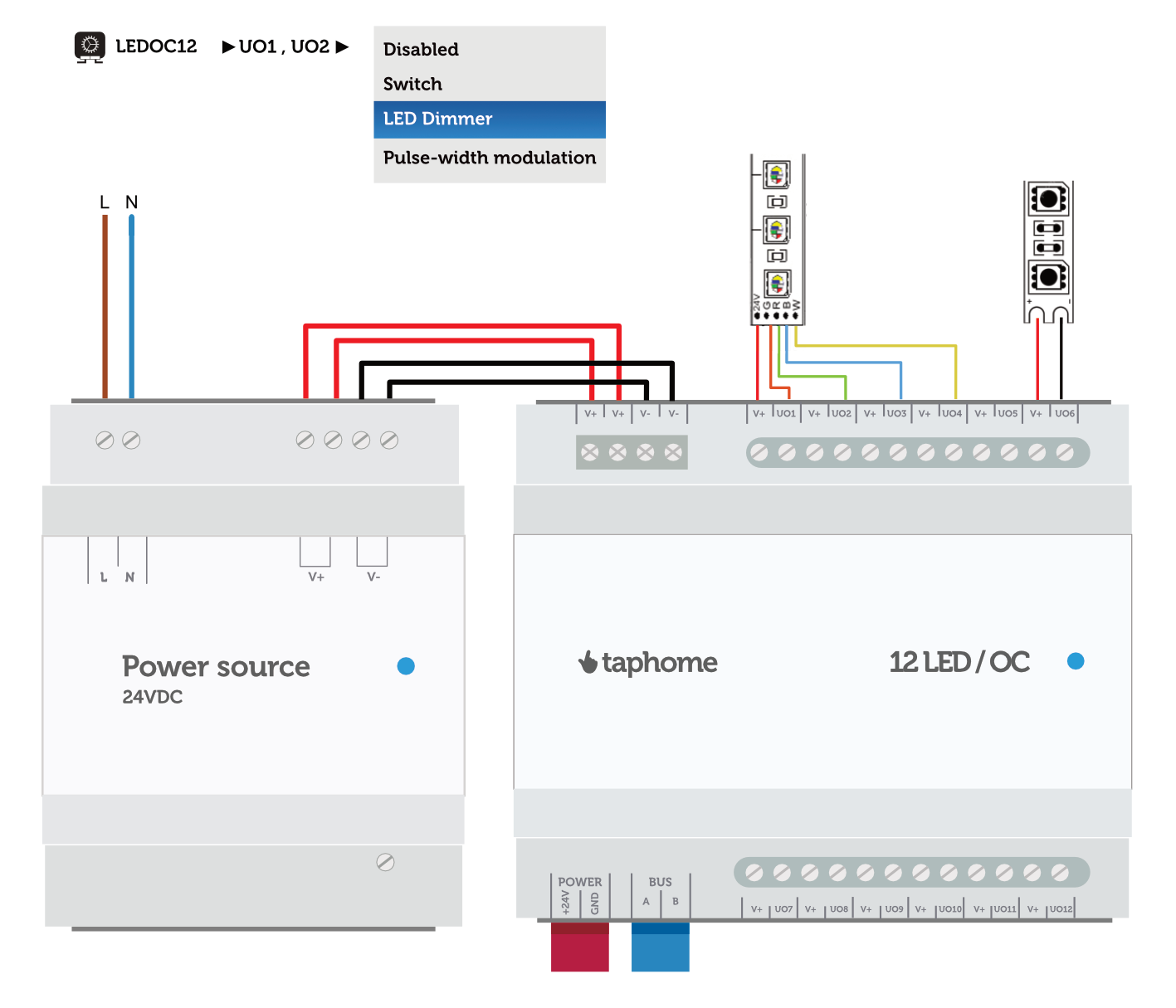

Modulo 12 LED / OC

Modulo per la gestione di corpi illuminanti a LED (strisce LED) che ne consente la dimmerazione. 12 canali sono sufficienti per la gestione di diverse strisce led RGBW con un singolo modulo. I corpi illuminanti a LED pilotati in corrente possono essere utilizzati previo inserimento di apposito convertitore.

Esso permette il controllo di lunghe strisce LED grazie alle sue performanti prestazioni.

Caratteristiche
  • 12 uscite LED / OC configurabili per
    • carichi con uscite open collector
    • LED dimmer funzionanti con tensione costante (strisce LED)
    • uscite PWM con frequenza configurabile da 100Hz a 25kHz
  • Uscite divise in 2 gruppi, uno da 5 e uno da 7, in modo da consentire il collegamento allo stesso modulo sia di strisce da 12V che da 24V
  • Proprietà uscite
    • massima corrente per canale 4A DC
    • massimo carico totale 600W
    • massima tensione per canale 48VDC
  • Frequenza di uscita PWM 20kHz
  • Alla massima corrente di 4A per canale raccomandiamo una lunghezza massima di cavo tra luce e modulo di
    • 30 m per cavi 1.5mm
    • 45 m per cavi 2.5mm
  • Consumo 3W
  • Alimentazione 24VDC
  • 6 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

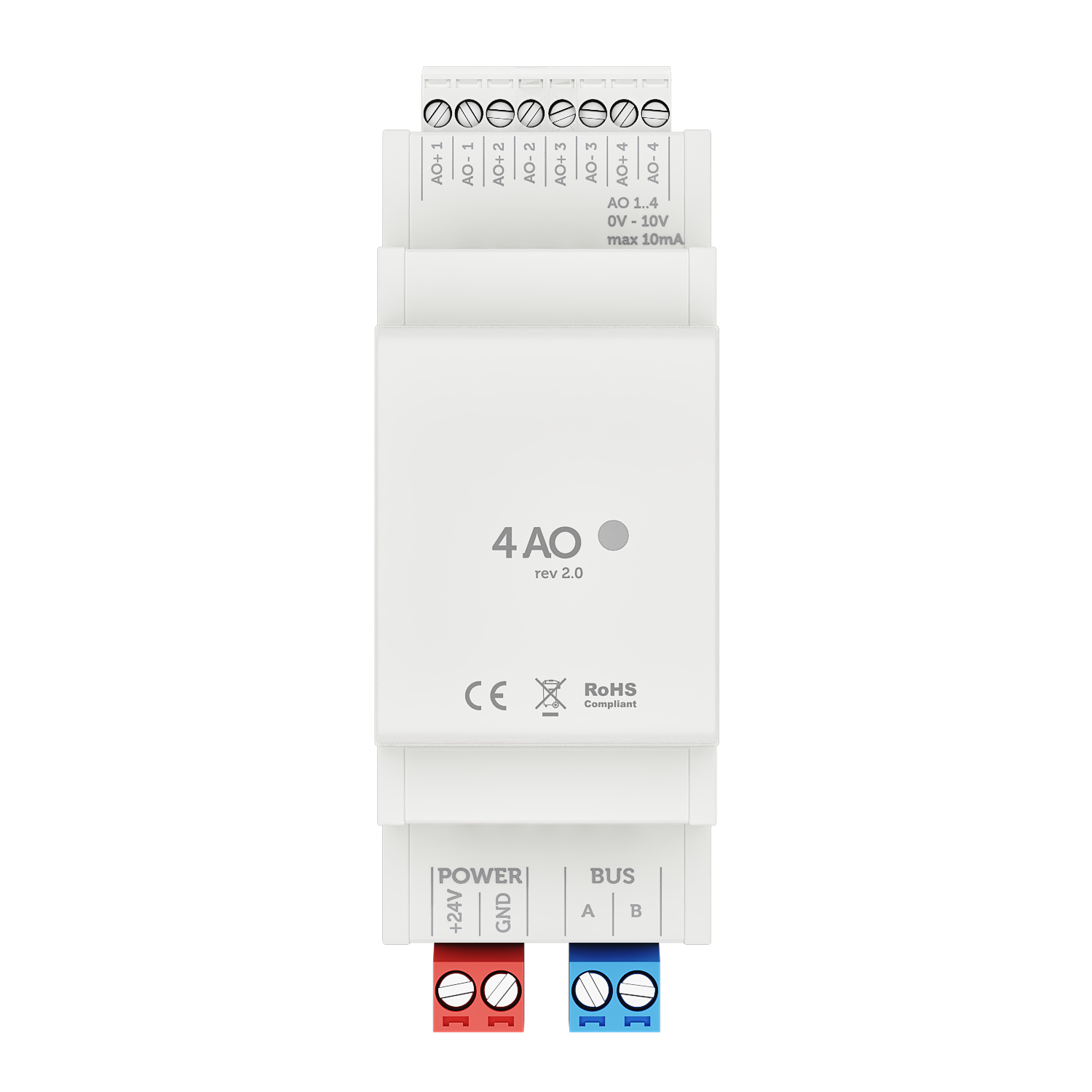

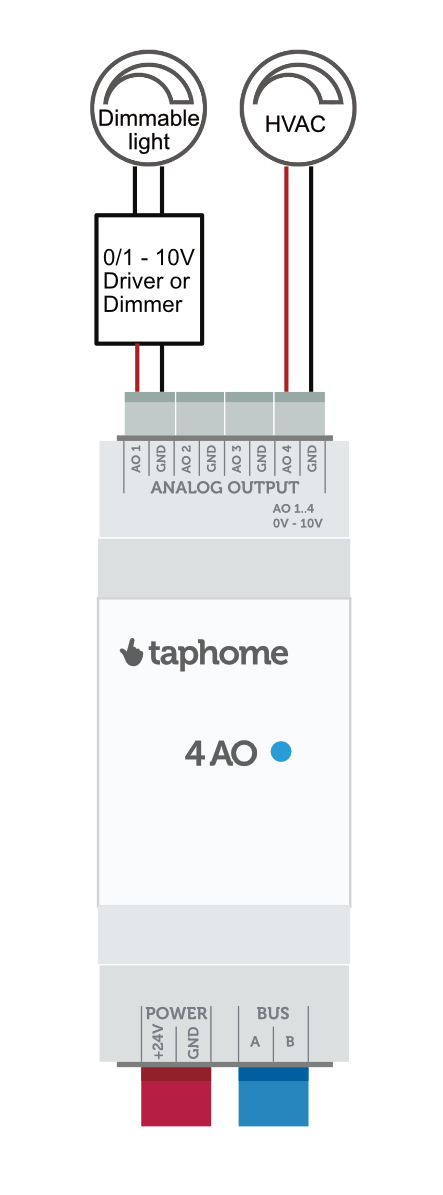

Modulo 4 AO

Modulo per dimming e ventilazione, progettato per essere il più piccolo possibile. Con l’integrazione di un apposito relè a taglio di fase è possibile effettuare la regolazione di lampade LED,
fluorescenti ed alogene.

La speciale tecnologia di costruzione rende il segnale analogico in uscita estremamente preciso.

Caratteristiche
  • 4 uscite analogiche 0-10V / 1-10V
  • Lunghezza dei cavi raccomandata tra il modulo e i dispositivi controllati
    • 35m per cavi CAT5
    • 50m per cavi CAT6
  • Massima corrente di uscita per canale 20mA
  • Consumo 2W
  • Alimentazione 24VDC
  • 2 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Collegamento

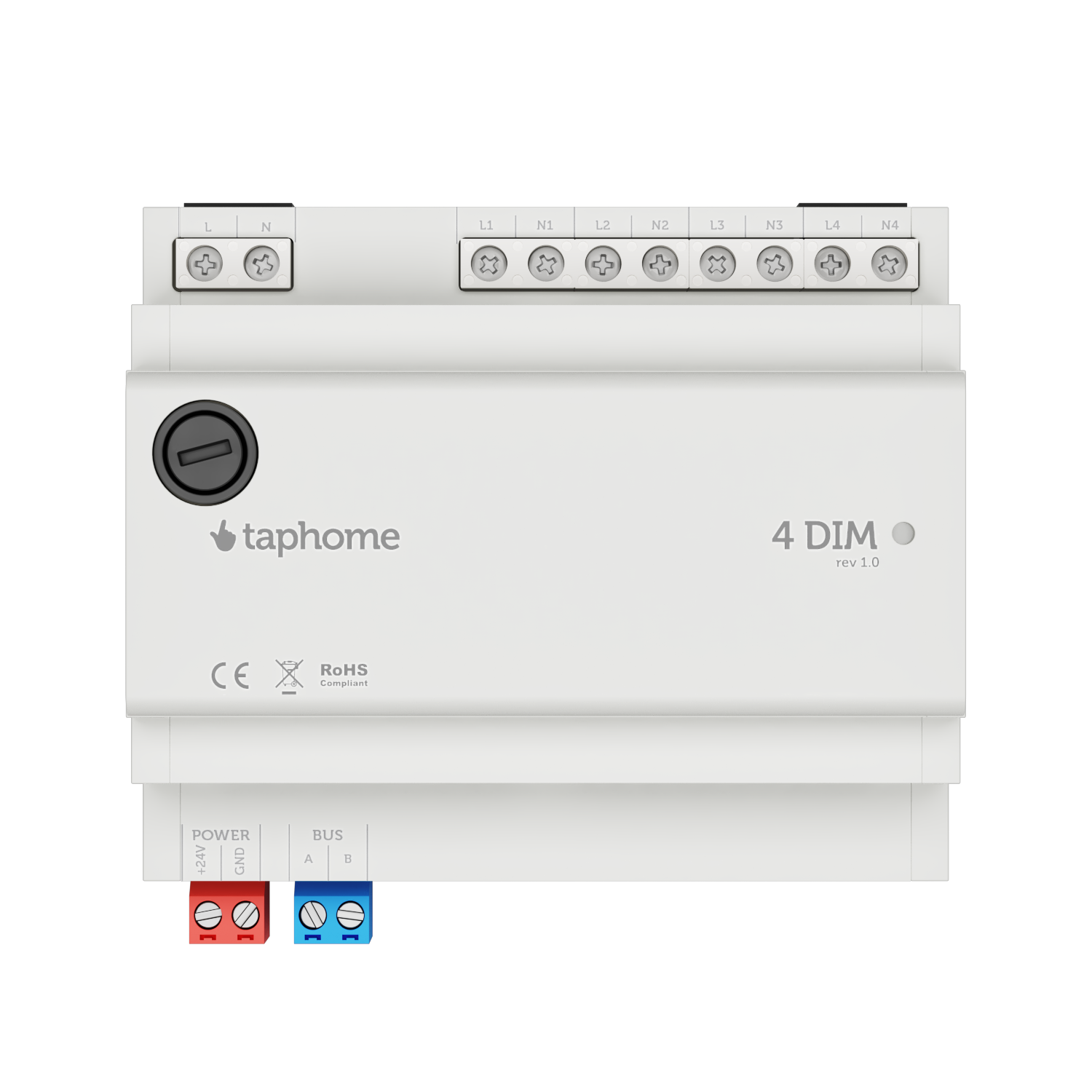

Modulo 4 DIM

Modulo per il dimming diretto di lampade tradizionali e LED.

Caratteristiche
  • 4 canali di uscita
  • Massimo carico
    • 250W per canale per carichi resistivi (lampade classiche e alogene)
    • 100VA per canale per carichi capacitivi (lampade LED 230VAC)
    • Carico complessivo per l'intero modulo 4A
  • Tipologia di dimming (Leading edge / Trailing edge) impostabile nell'applicazione
  • 50Hz adatto solo per il mercato europeo
  • Consumo 1W
  • Alimentazione 24VDC
  • 6 moduli DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui



Moduli I/O per topologia a daisy-chain

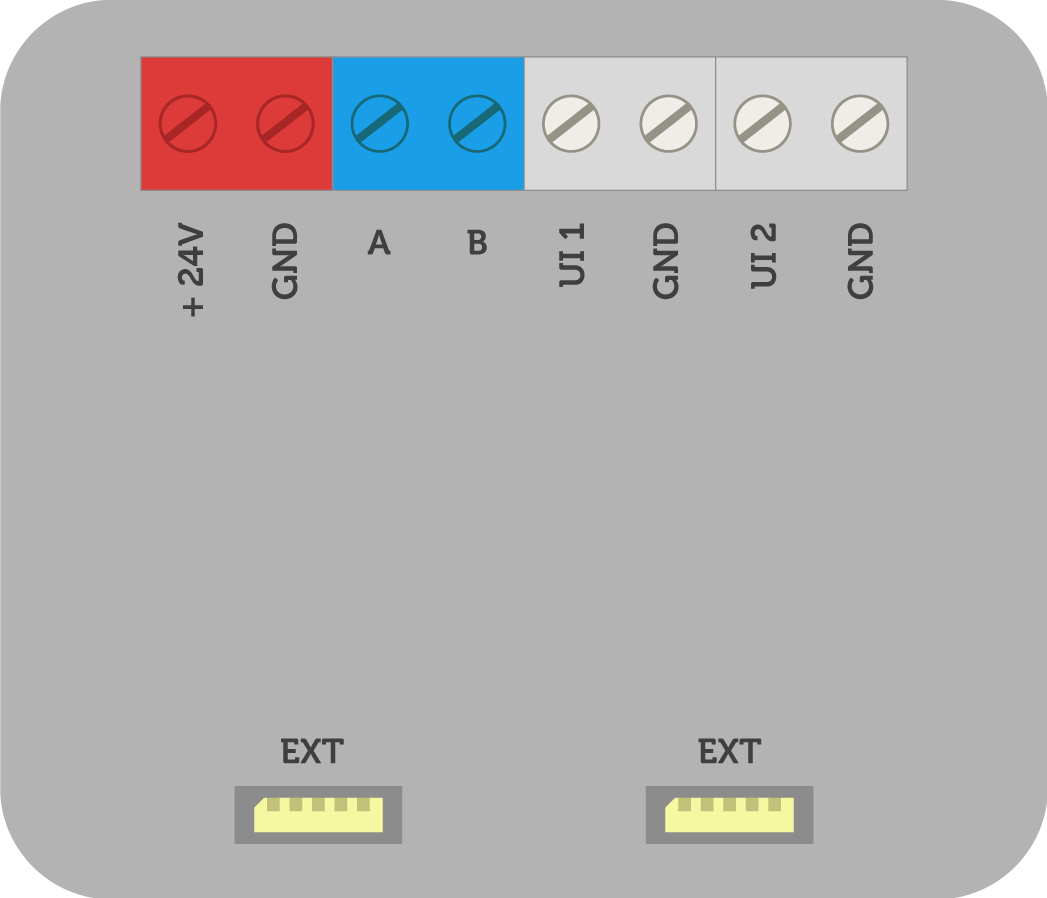

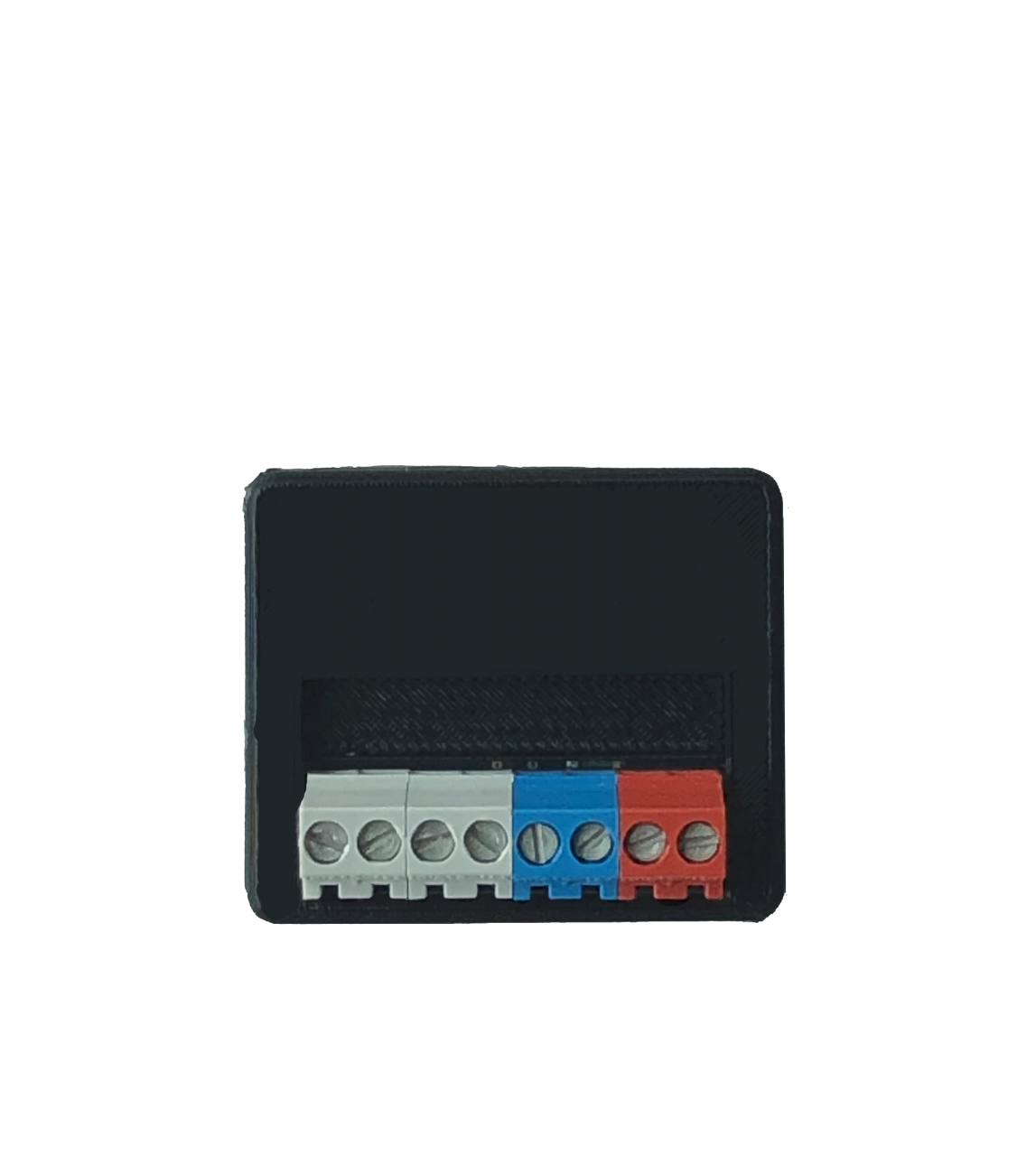

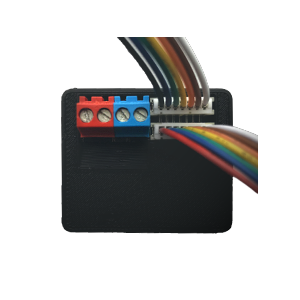

Modulo 2 UI

Il modulo trasmette le informazioni ricevute dagli ingressi sul BUS Taphome.

Rende possibile grandi installazioni con molti sensori. Inoltre elimina il problema della sensibilità alla lunghezza dei cavi o ai disturbi nella comunicazione tipici dei sensori analogici tradizionali o a 1 filo.

Una soluzione solida. Inoltre i terminali per sensori di CO2 e umidità rendono il modulo un concentratore universale per la sensoristica.

Caratteristiche
  • 2 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso (log0: 0-7V, log1: 8-24V) per contatti o interruttori
    • conteggio impulsi con frequenza 100Hz, campionamento 200Hz, impulsi ogni >5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-12VDC, risoluzione 8bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 55Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V

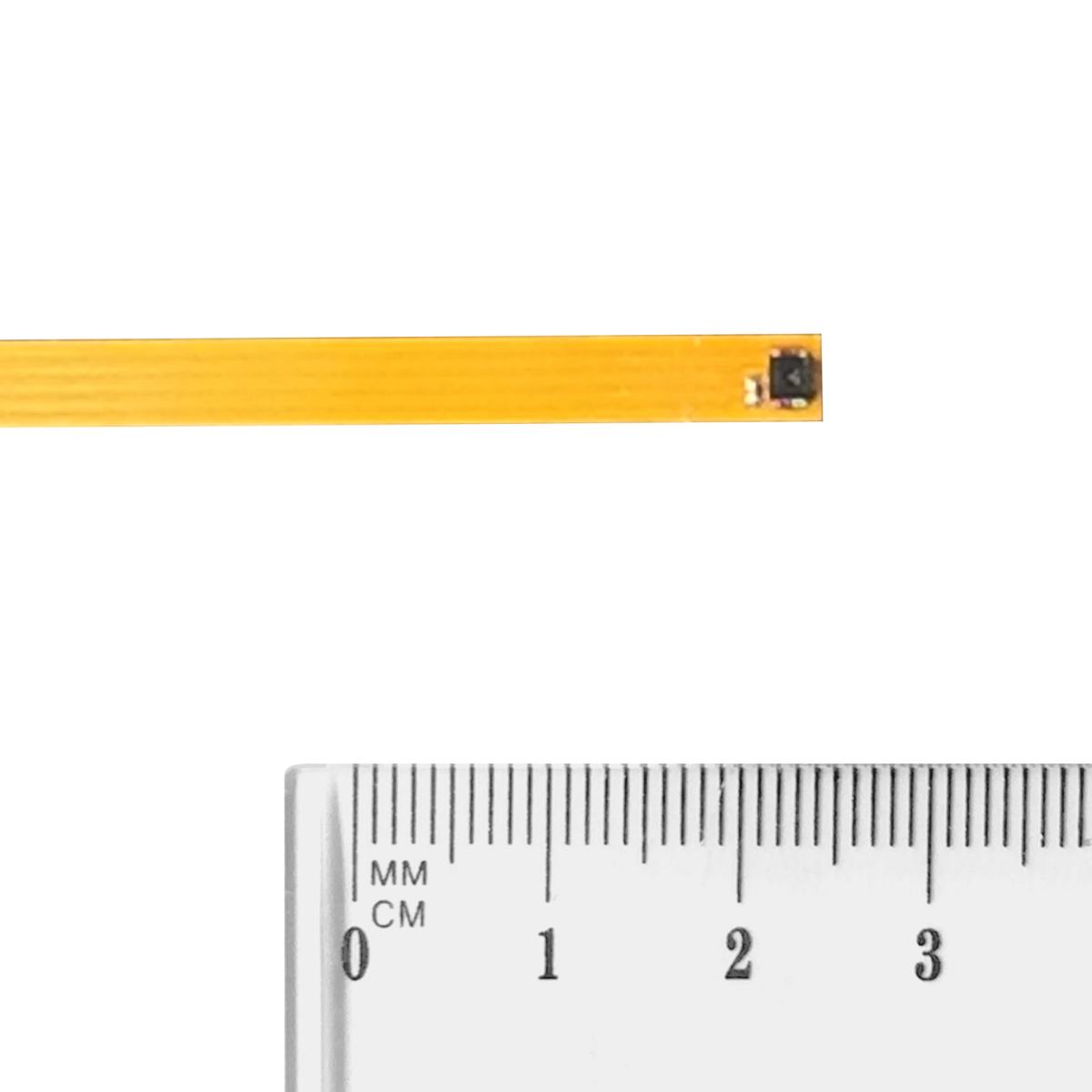

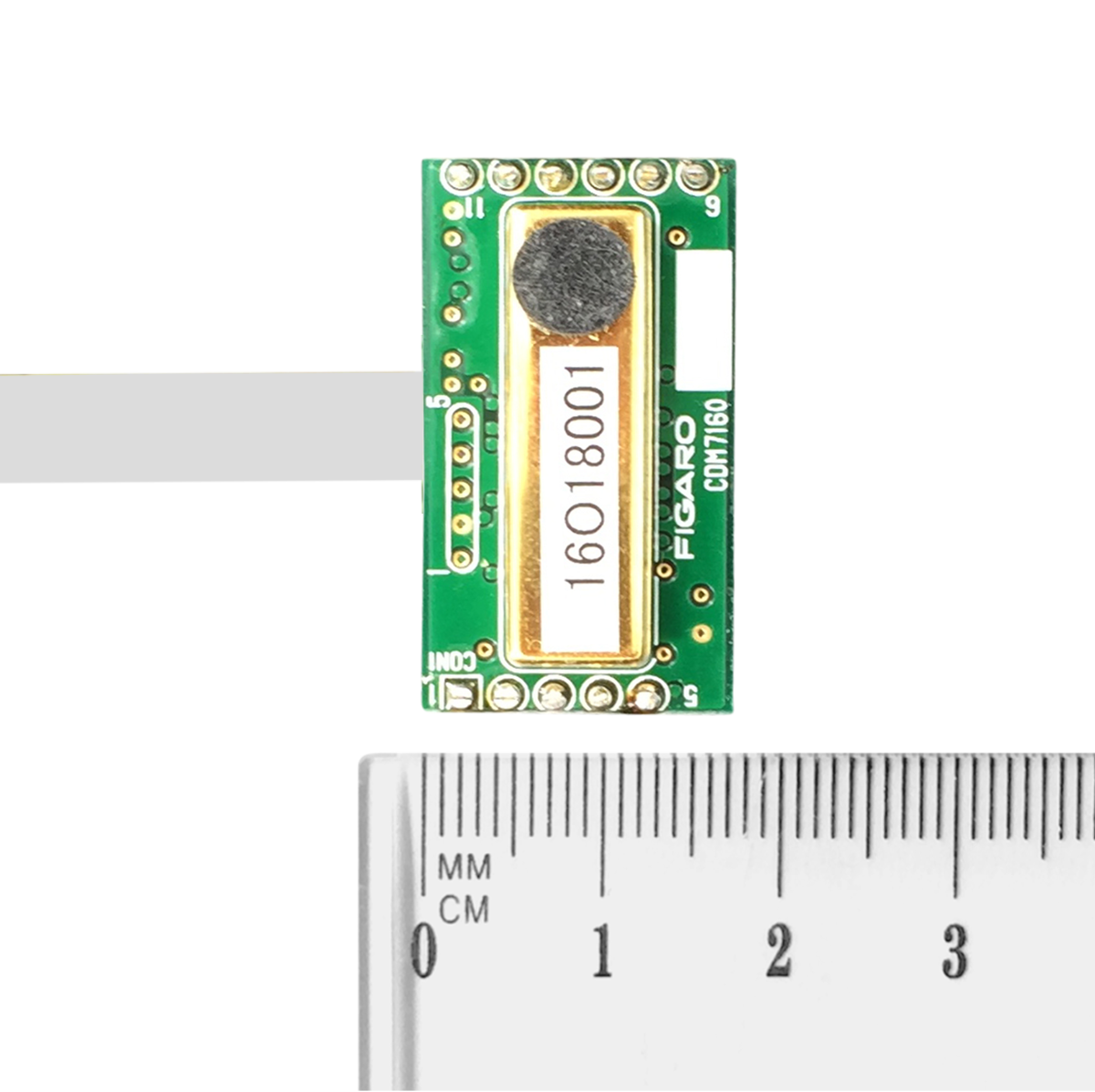

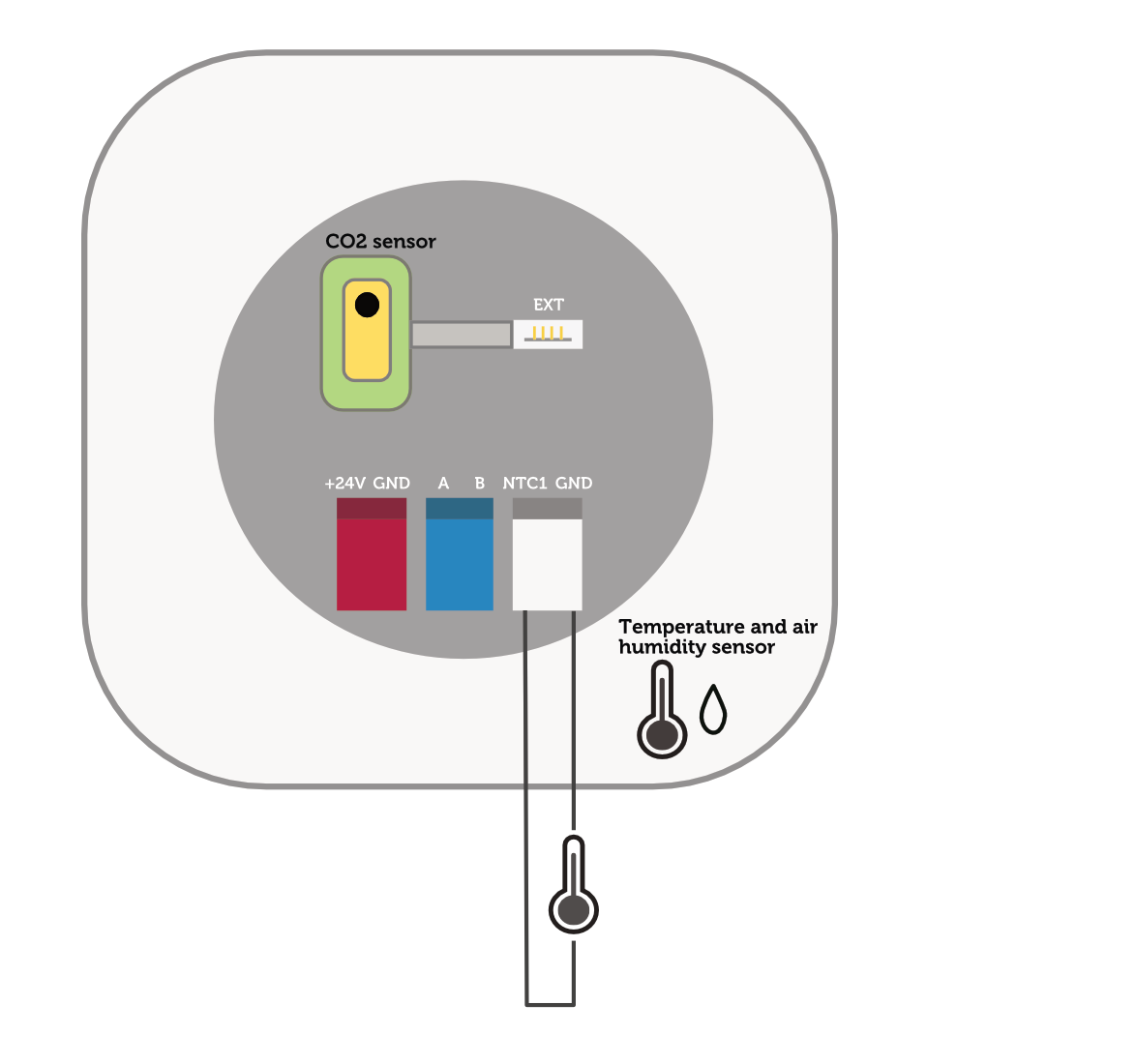

  • 2 terminali per sensori CO2 e umidità
  • Consumo 0.4W
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Schema

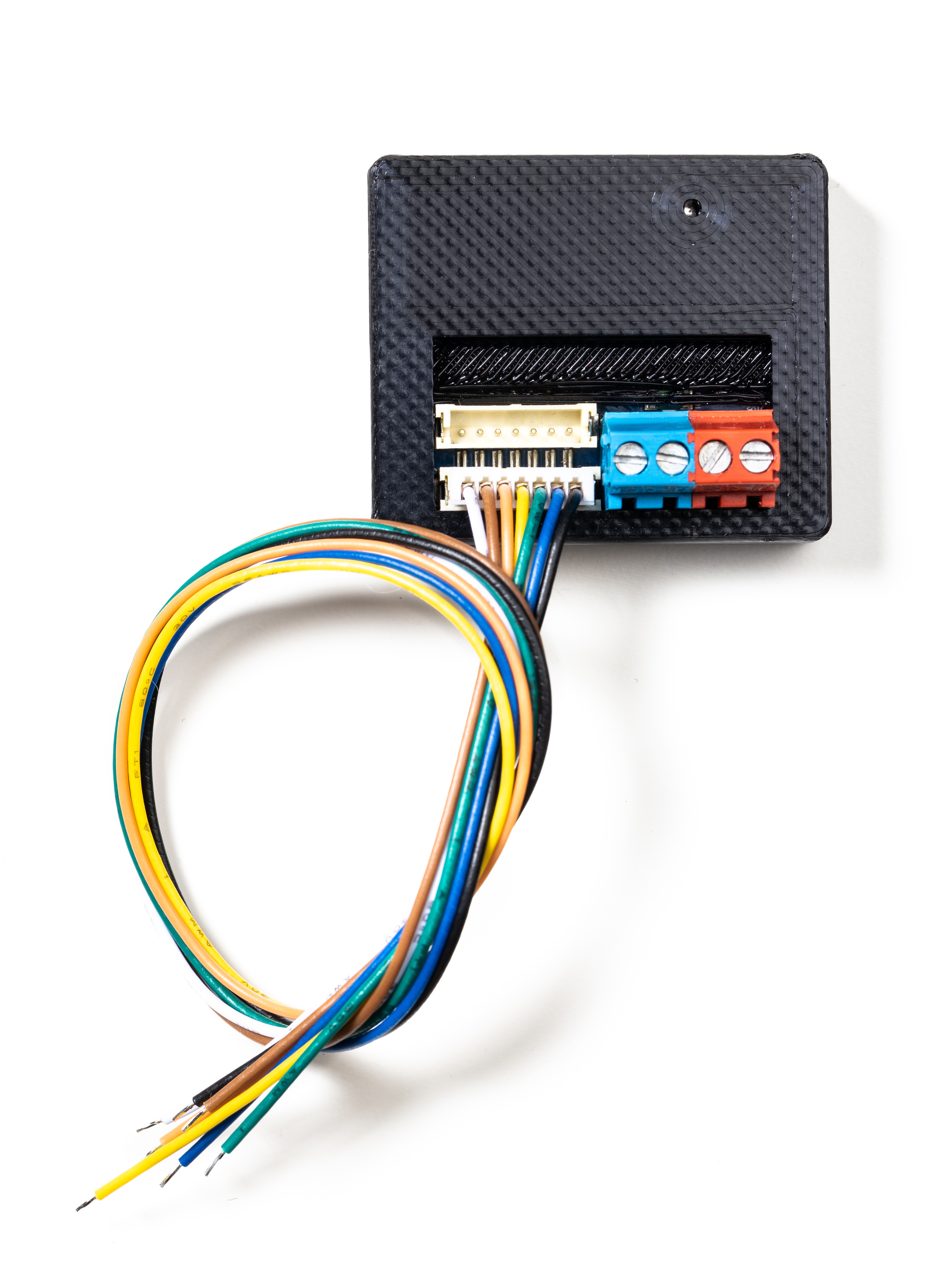

Modulo 6 UI

Il modulo trasmette le informazioni ricevute dai sensori di temperatura e interruttori sul BUS Taphome.

La topologia daisy-chain permette di ottimizzare lo spazio nelle scatole di derivazione: sono richiesti pochi cavi dati e tempi di installazione ridotti.

Per i sensori di temperatura non c'è sensibilità alla lunghezza del cablaggio, alle perdite di tensione e ai disturbi di comunicazione tipici dei sensori analogici tradizionali o a 1 filo.

Caratteristiche
  • 6 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso (log0: 0-7V, log1: 8-24V) per contatti o interruttori
    • conteggio impulsi con frequenza 100Hz, campionamento 200Hz, impulsi ogni >5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-12VDC, risoluzione 12bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 55Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V
  • 6 uscite open collector con carico massimo di 50mA a 48VDC per controllo di luci LED o relè
  • 2 terminali per sensori CO2 e umidità
  • Consumo 0.4W
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

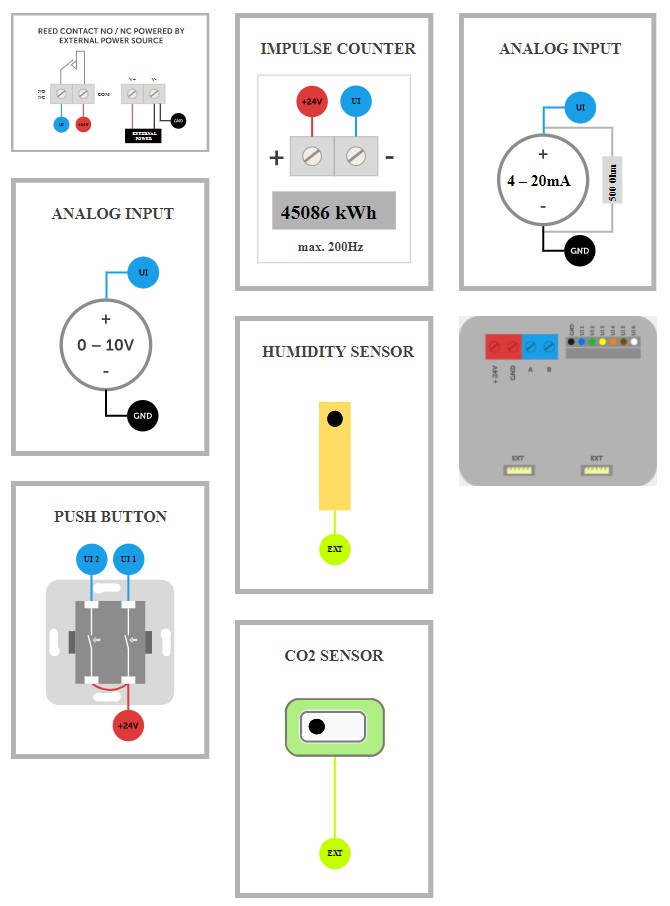

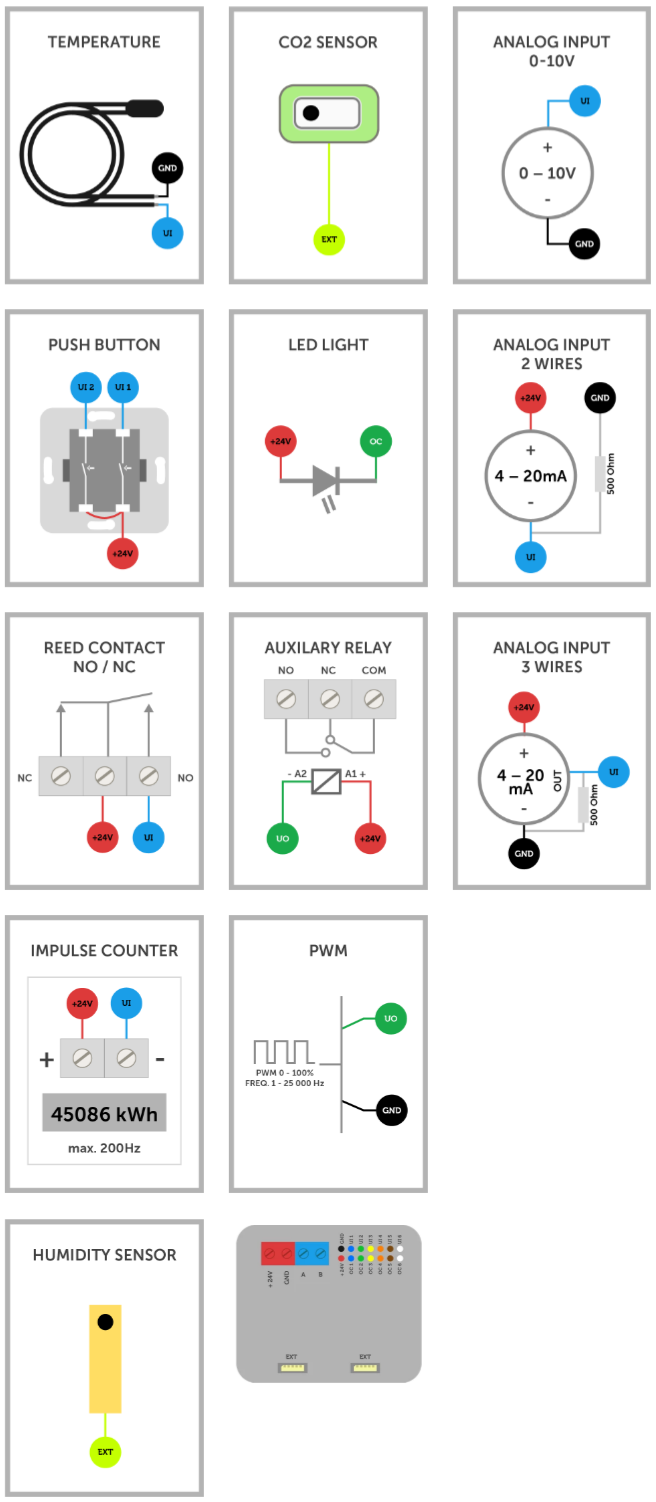

Collegamenti

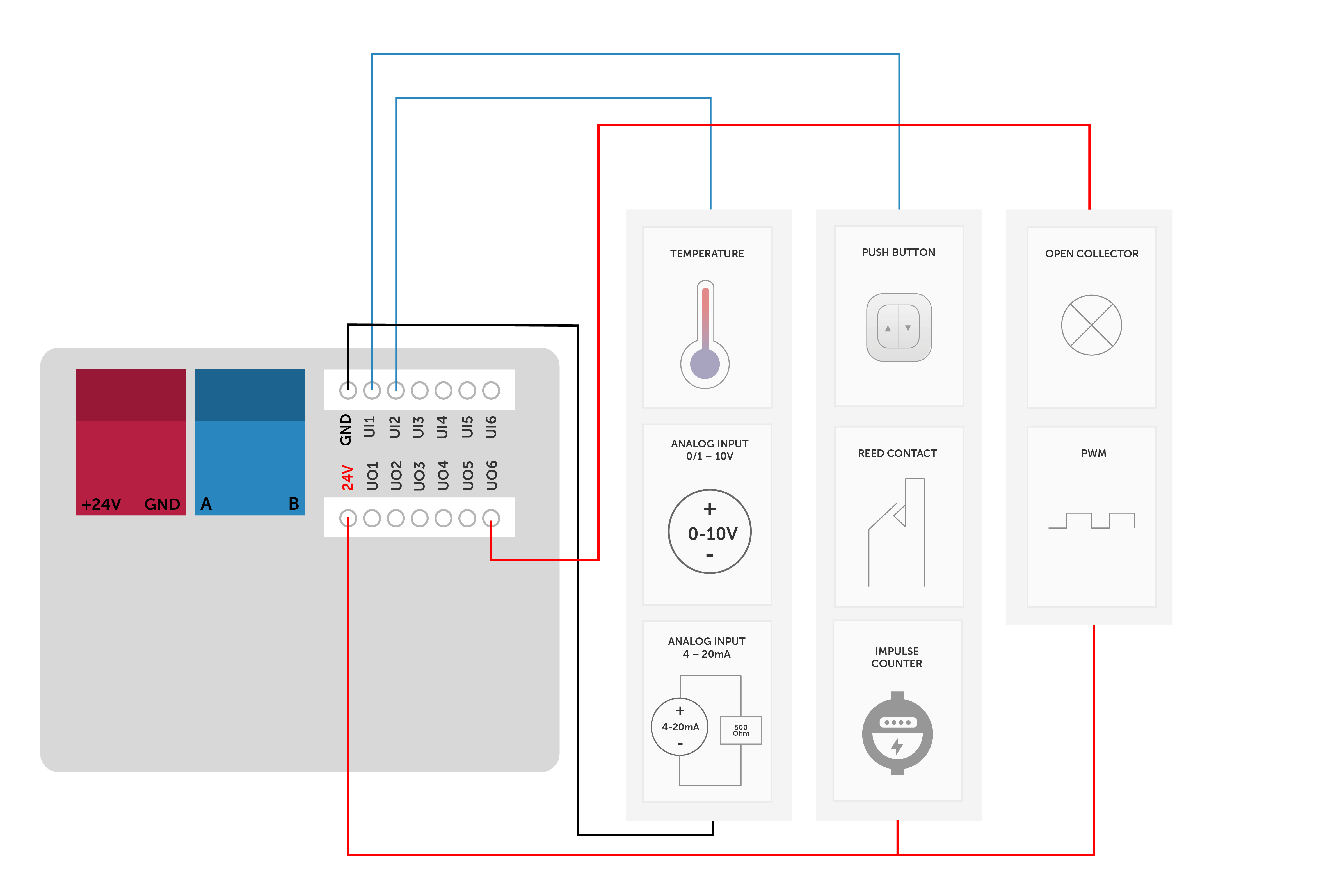

Modulo 6 UI / 6 OC

Il modulo trasmette le informazioni ricevute dai sensori di temperatura e interruttori sul BUS Taphome.

La topologia daisy-chain permette di ottimizzare lo spazio nelle scatole di derivazione: sono richiesti pochi cavi dati e tempi di installazione ridotti.

Per i sensori di temperatura non c'è sensibilità alla lunghezza del cablaggio, alle perdite di tensione e ai disturbi di comunicazione tipici dei sensori analogici tradizionali o a 1 filo.

Caratteristiche
  • 6 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso (log0: 0-7V, log1: 8-24V) per contatti o interruttori
    • conteggio impulsi con frequenza 100Hz, campionamento 200Hz, impulsi ogni >5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-12VDC, risoluzione 12bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 55Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V
  • 6 uscite open collector con carico massimo di 50mA a 48VDC per controllo di luci LED o relè
  • Consumo 0.4W
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Collegamento
Schemi

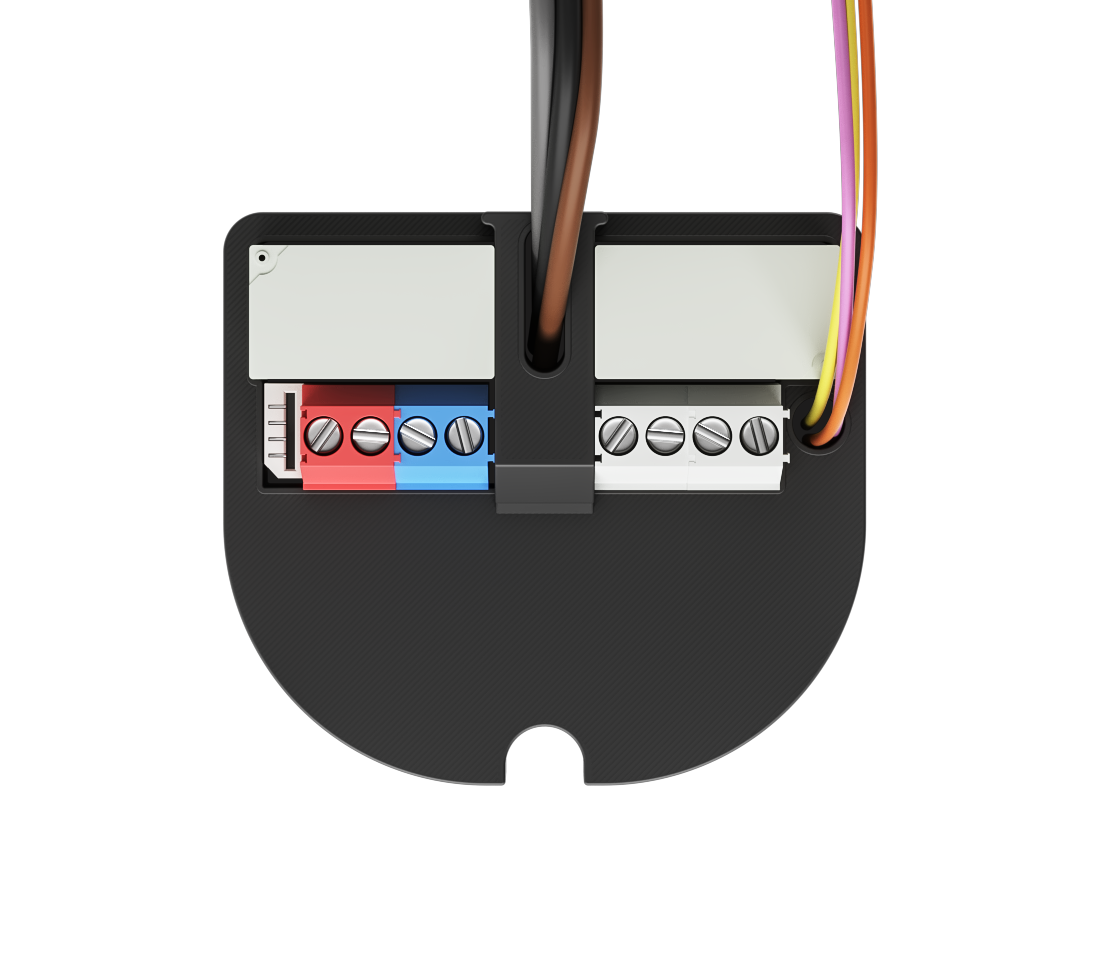

Modulo 4 UI / 2 DO

Con questo modulo i cavi di alimentazione possono rimanere come in un classico impianto elettrico. Permette di combinare la facilità di installazione con l'ottimizzazione del cablaggio.

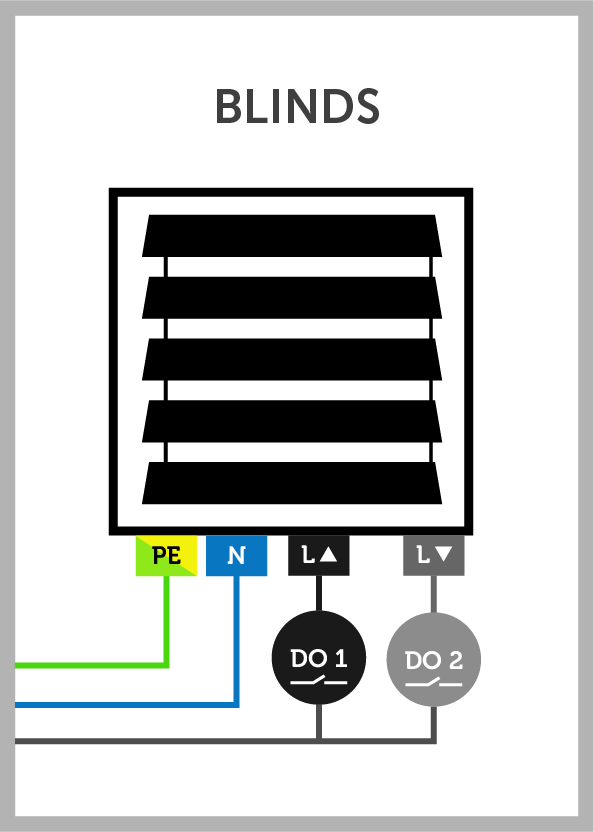

Viene impiegato principalmente per la gestione di tapparelle, tende e persiane.

La topologia daisy-chain permette di ottimizzare lo spazio nelle scatole di derivazione: sono richiesti pochi cavi dati e tempi di installazione ridotti.

Caratteristiche
  • 4 ingressi universali per
    • sensori di temperatura NTC con resistenza di misura nel range 100Ohm – 100kOhm +-50Ohm
    • ingresso digitale per pulsanti
    • ingresso digitale aperto/chiuso (log0: 0-7V, log1: 8-24V) per contatti o interruttori
    • conteggio impulsi con frequenza 200Hz, campionamento 400Hz, impulsi ogni >2.5ms
    • ingresso analogico 0-10V con misurazione tensione range 0-26VDC, risoluzione 12bit, accuratezza 0.1%, impedenza 16kOhm,  normal mode rejection 50dB at 55Hz, conversion time 1250 milliseconds
    • ingresso analogico 4-20mA con necessita di una resistenza di 500Ohm e impostazione della minima tensione in ingresso su 2V
  • 2 uscite a relè con massimo carico 10A ciascuna e potenziale comune
  • Tempo di vita dei relè 60000 cicli sotto massimo carico, 10 milioni cicli sotto medio carico
  • Consumo 1.5 W
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

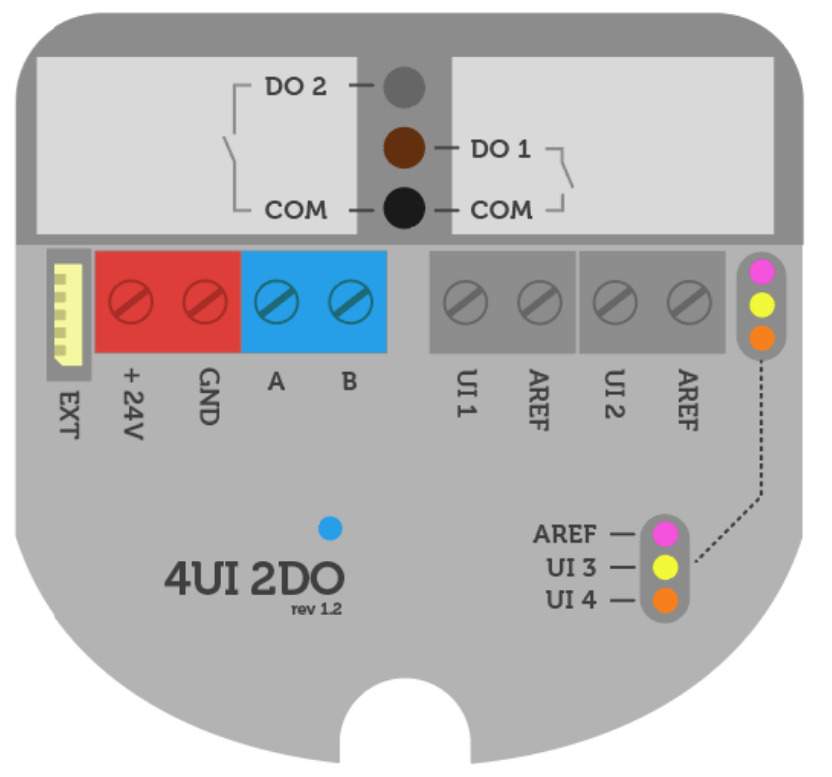

Collegamento
Schema



Sensori

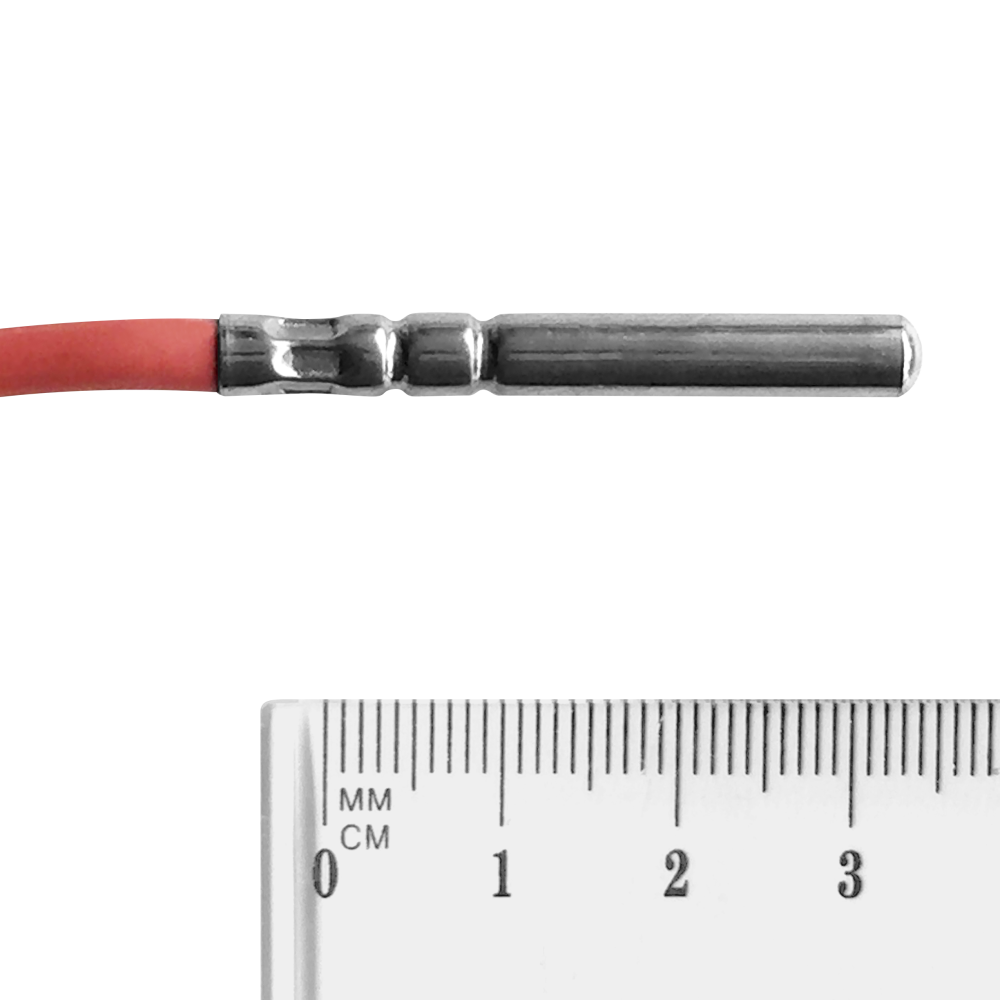

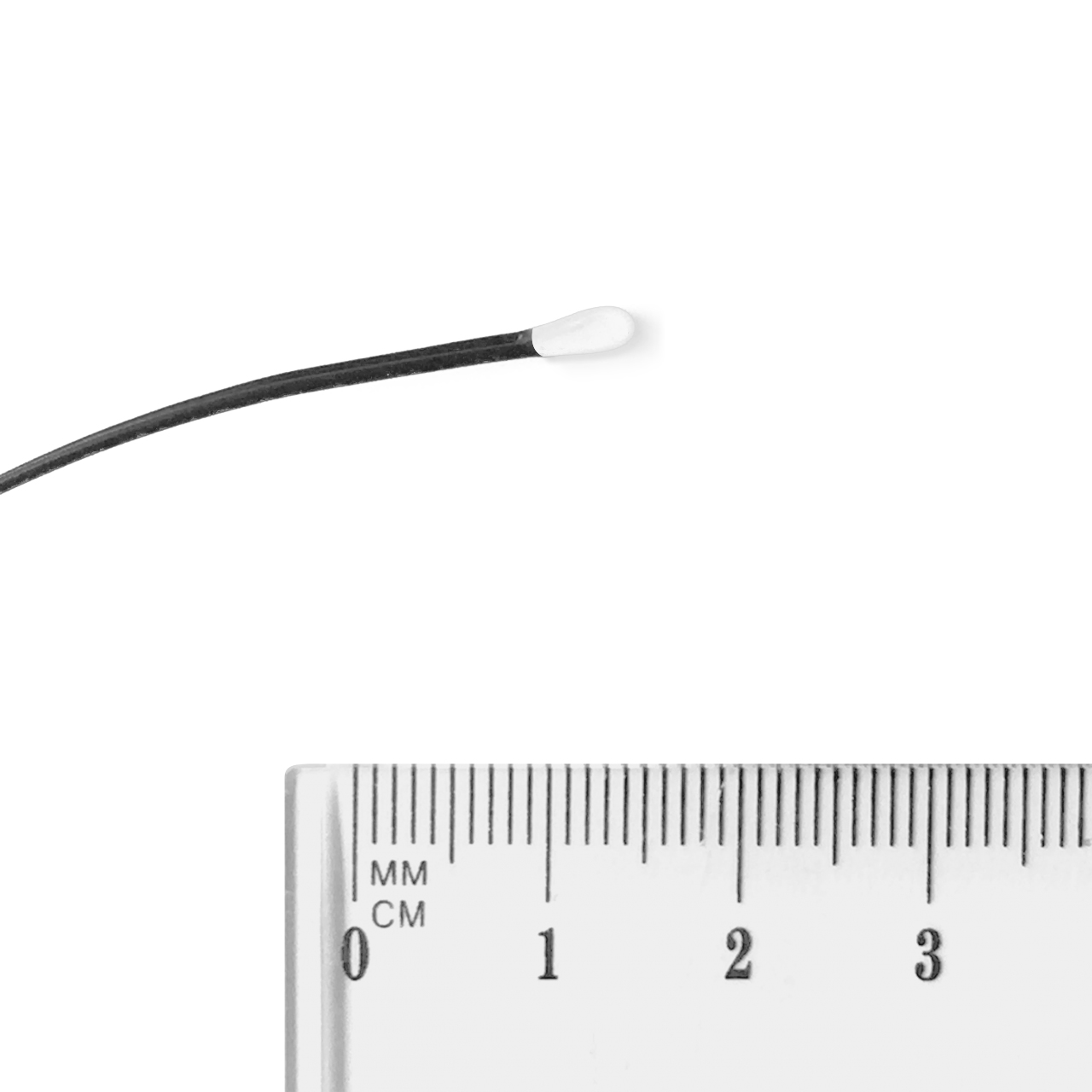

Sensore NTC di temperatura per ambiente

Il più piccolo sul mercato!

Alta velocità nel rispondere a cambiamenti di temperatura e nessuna sensitività a disturbi di comunicazione sul BUS.

Installazione facilitata dietro a placche o in scatole a muro.

Caratteristiche
  • Sensore NTC per temperatura 10kOhm resistivo Beta 3977K
  • Temperatura misurata -20°C - 105°C
  • Collegabile a qualsiasi modulo Taphome in grado di leggere sensori NTC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

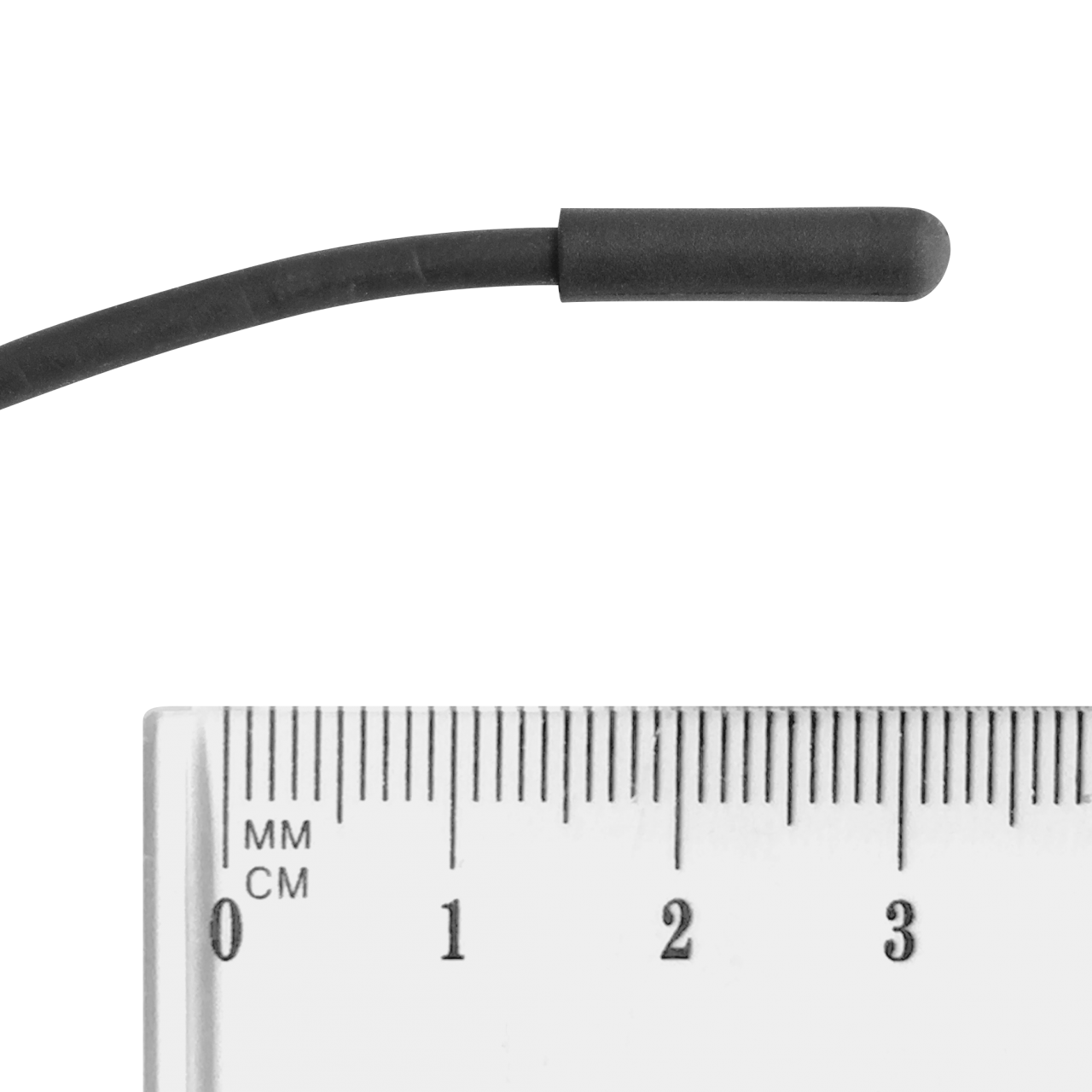

Sensore NTC di temperatura per pavimento

Sensore di temperatura robusto e dedicato alle installazioni a pavimento.

Dotato di cavo più spesso e rigido con testa arrotondata per un facile infilaggio nelle tubazioni elettriche.

Il sensore è immune ai disturbi di comunicazione sul BUS.

Caratteristiche
  • Sensore NTC per temperatura 10kOhm resistivo Beta 3977K
  • Temperatura misurata -40°C - 125°C
  • Cavo di 3m
  • Capsula resistente all'acqua
  • Collegabile a qualsiasi modulo Taphome in grado di leggere sensori NTC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

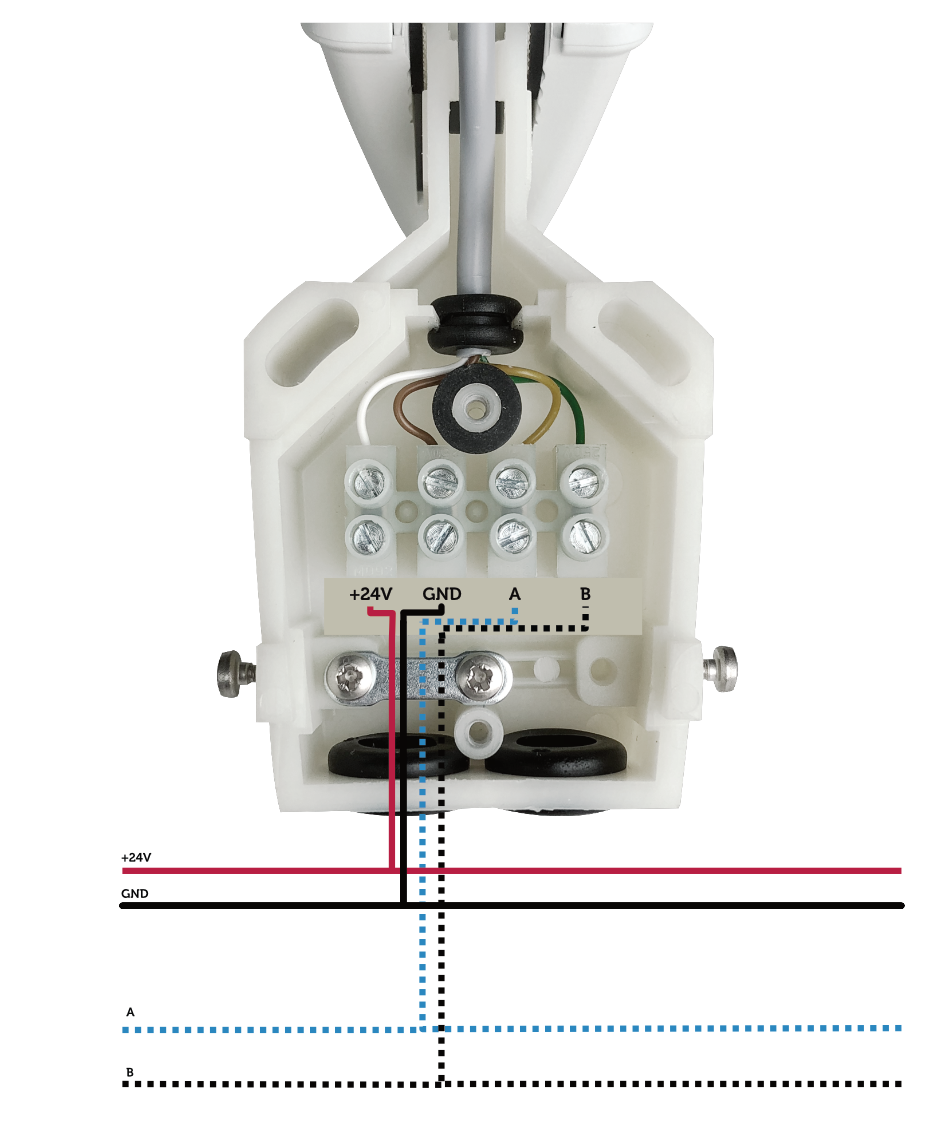

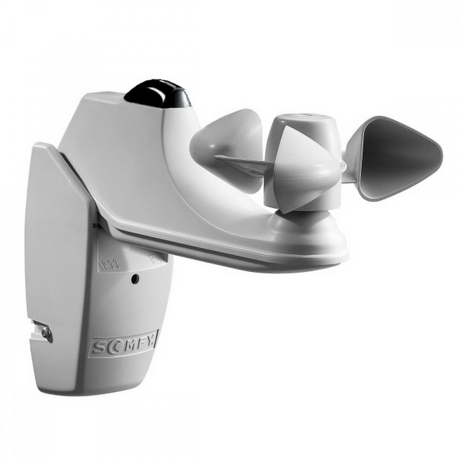

Sensore vento, luminosità e temperatura

Soluzione ad alte prestazioni: il conosciuto dispositivo Somfy connesso al BUS Taphome.

Ideale per proteggere tende e imposte dal forte vento e misurare la radiazione solare.

Configurabile tramite app, nessuna necessità di calibrazione con potenziometro.

Caratteristiche
  • Velocità vento in km/h
  • Intensità luminosa in 1% per ogni kLux
  • Intervallo di misurazione 0.8 - 100kLux
  • Temperatura esterna
  • Installabile in esterno
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Collegamento

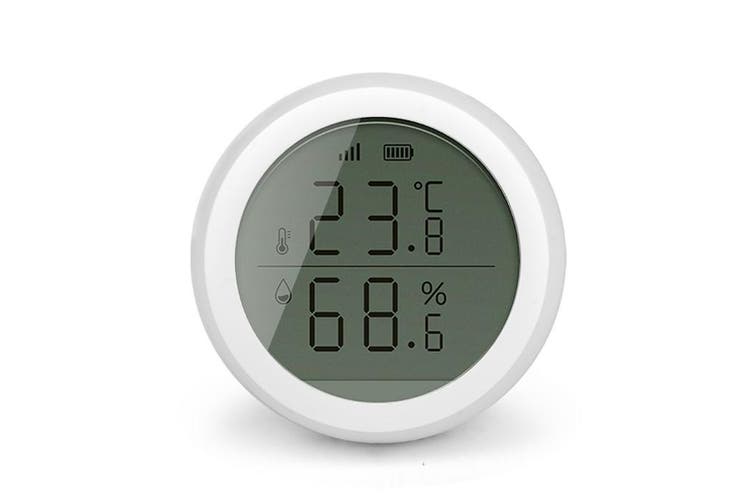

Sensore di umidità e temperatura

I tipici sensori difficilmente soddisfano la necessità di una regolazione di zone precisa in quanto hanno tempi di risposta lenti e influenzano quindi le prestazioni del raffrescamento.

Con questi particolare sensori invece è possibile il controllo di zone, il calcolo del punto di rugiada è preciso e le prestazioni del raffrescamento sono ottime.

La piccolissima dimensione del sensore lo rende adatto a installazioni per niente invasive e la comunicazione su BUS permette il suo posizionamento (tramite modulo dedicato) anche a lunghe distanze.

Caratteristiche
  • Umidità relativa dell'ambiente nell'intervallo 0-100% con accuratezza del 3%
  • Sensore di temperatura nell'intervallo -40°C-85°C
  • Consumo 1mA
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

Sensore CO2

L'unico sensore di qualità dell'aria sul mercato senza scatole plastiche per un'installazione nascosta.

La piccolissima dimensione del sensore lo rende adatto a installazioni per niente invasive e la comunicazione su BUS permette il suo posizionamento (tramite modulo dedicato) anche a lunghe distanze.

Caratteristiche
  • Intervallo di misurazione 300-5000ppm CO2 con accuratezza di ±50 ppm±3%
  • Principio di funzionamento: NDIR
  • Tempo di risposta 90sec
  • Il sensore può essere posizionato in una scatola, deve tuttavia essere esposto alla circolazione dell'aria.
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Collegamento

Sensore alta temperatura

Permette la misurazione di temperature alte, non possibile con gli altri sensori NFC

Caratteristiche
  • Sensore NTC per temperatura 10kOhm resistivo Beta 3977K
  • Testa del sensore di diametro 6mm
  • Temperatura misurata -40°C - 250°C
  • Cavo di 5m
  • Collegabile a qualsiasi modulo Taphome in grado di leggere sensori NTC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

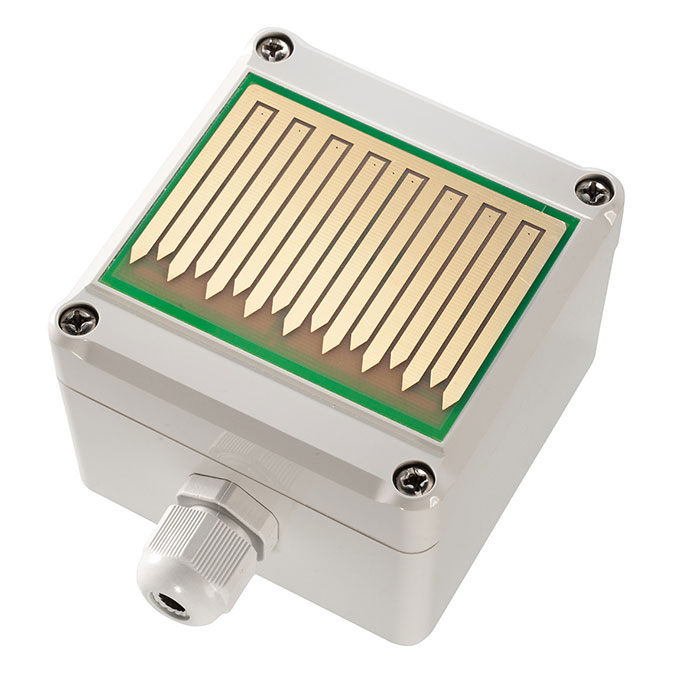

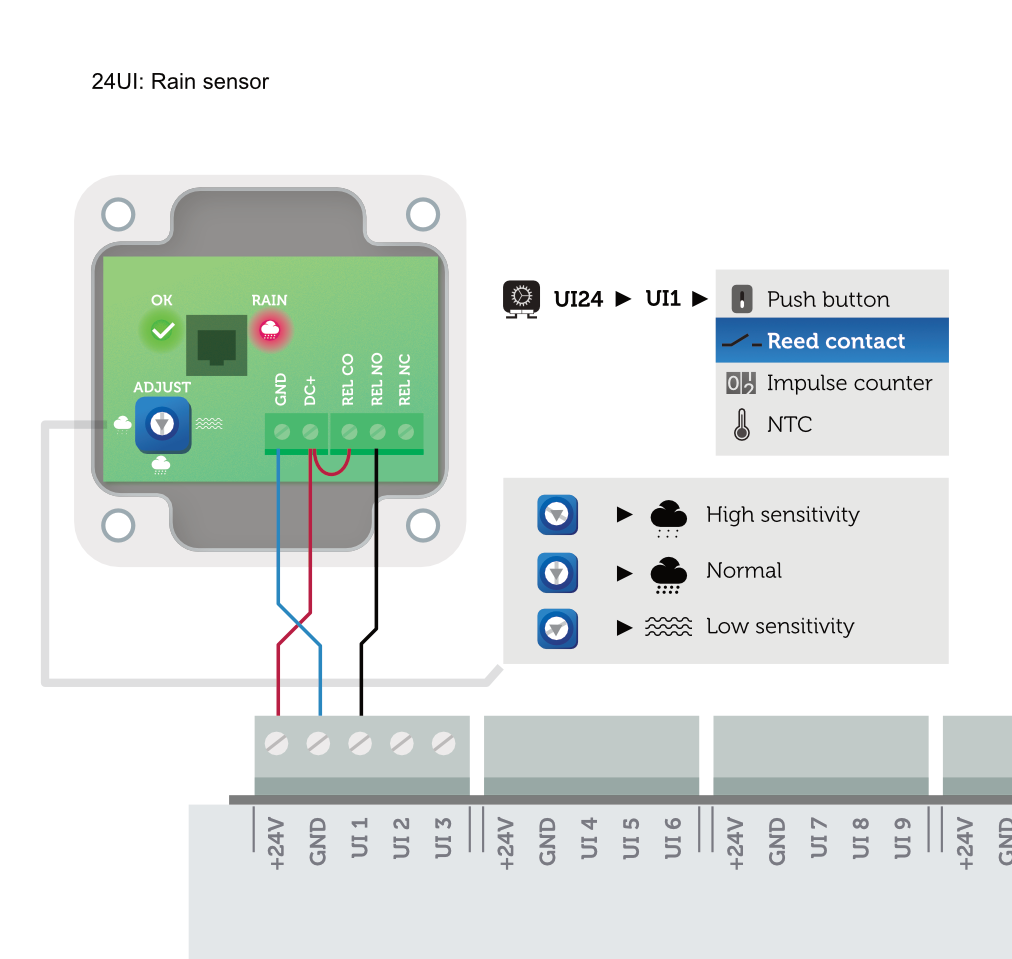

Sensore pioggia o neve

Sensore che permette di rilevare la presenza di precipitazioni.

Caratteristiche
  • Superficie scaldata
  • Supporto per installazione incluso
  • Collegabile a un ingresso digitale configurandolo come lettura aperto/chiuso
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Collegamento

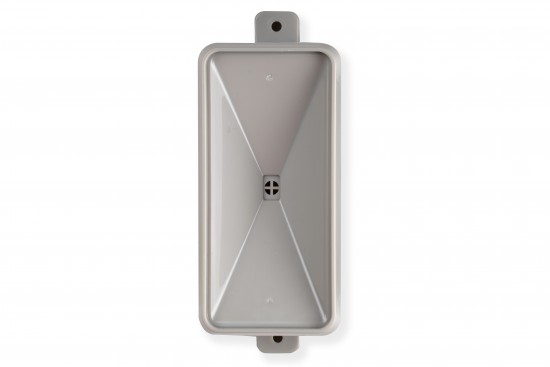

Pluviometro

Il sensore del volume della pioggia fornisce dati aggiuntivi per l'irrigazione corretta di un giardino.

Caratteristiche
  • Vasca di raccolta della pioggia autosvuotante
  • Intervallo di volume misurazione pioggia: 0-9999 mm
  • Risoluzione della pioggia (se il volume della pioggia < 1000 mm): 0,3 mm
  • Risoluzione della pioggia (se il volume della pioggia > 1000 mm): 1 mm

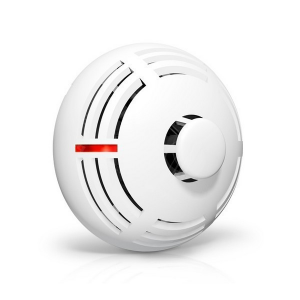

Rilevatore fumo

Sensore per la rilevazione di fumo basato sul principio ottico.

Caratteristiche
  • Relè con portata 40mA 16VDC
  • Temperatura di risposta statica tra 54°C e 65°C
  • Conforme a EN50130-5 II e EN 54-5 (heat sensor) A1R
  • Connessione a un ingresso digitale impostato per rilevazione aperto/chiuso
  • Dimensione  ø 108mm x 61mm
  • Consumo in standby 0.25mA
  • Consumo massimo 24mA
  • Alimentazione 12VDC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

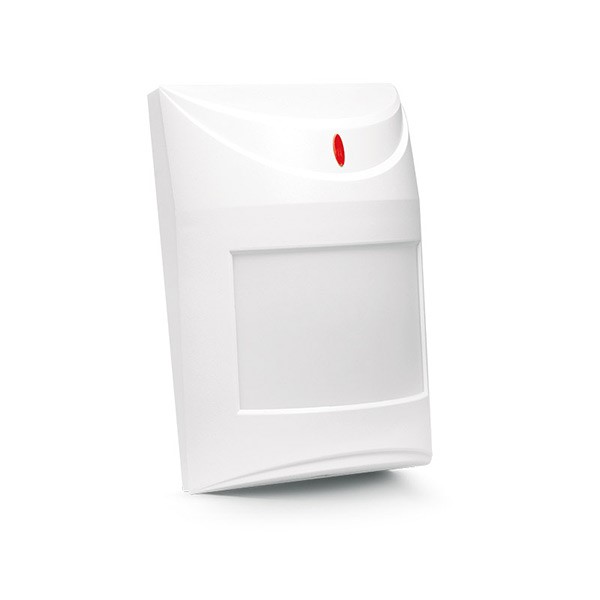

Sensore di movimento a parete

Sensore di movimento con montaggio a parete.

Caratteristiche
  • Sensore PIR a 2 elementi
  • Algoritmi per la rilevazione di movimento permettono un'ottima immunità alle interferenze e falsi allarmi
  • Lenti di Fresnel intercambiabili e sensibilità regolabile su tre livelli
  • Il rilevatore ha integrata una funzione di preallarme e un tamper per proteggere dall'apertura
  • Alimentazione 24VDC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
  • Documentazione del produttore disponibile qui

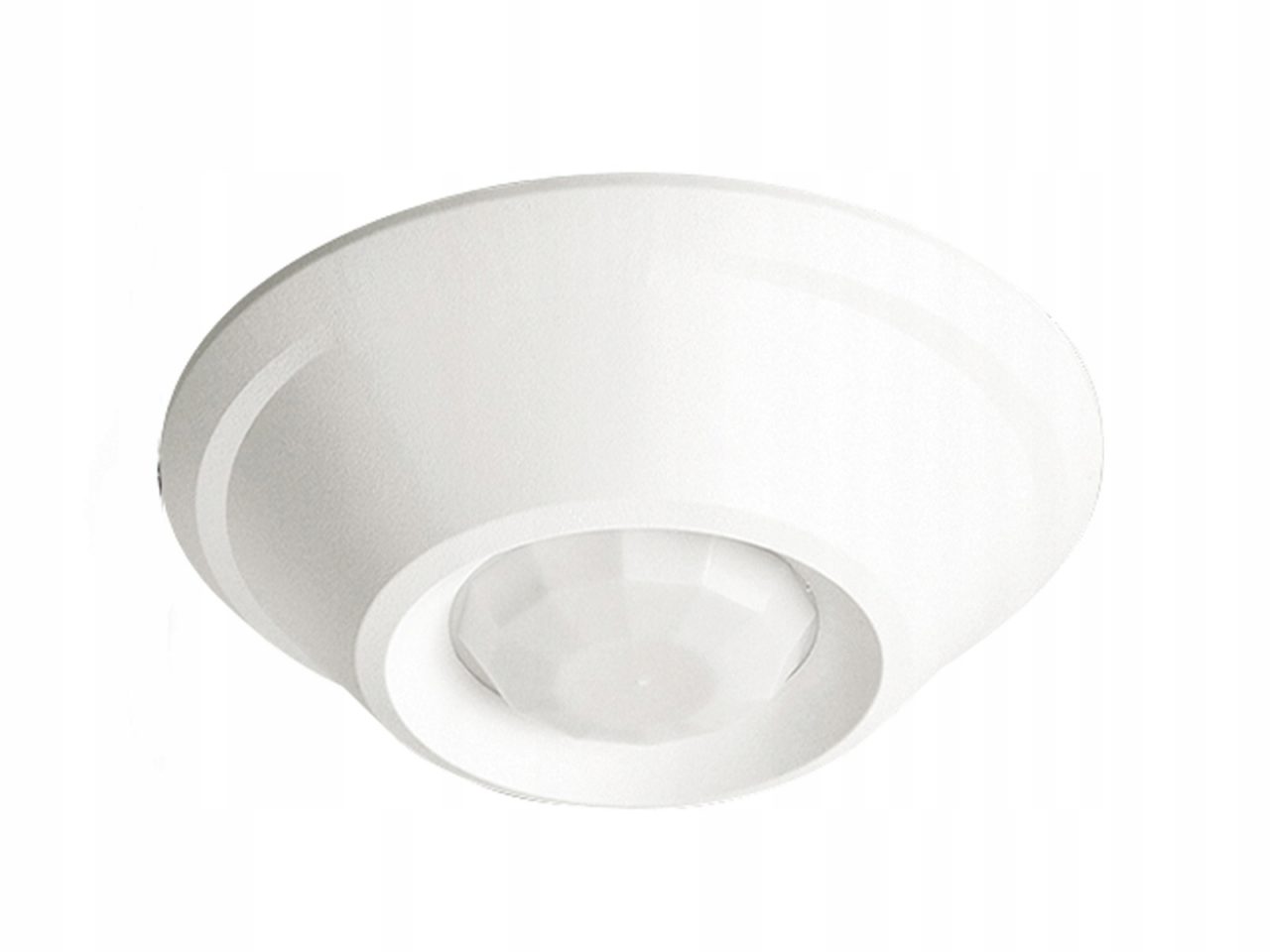

Sensore di movimento a soffitto

Sensore di movimento con montaggio a parete.

Caratteristiche
  • Velocità dell'obiettivo tra 0.3-3m/s
  • Altezza di installazione raccomandata 2.2m-4.5m
  • Area di copertura
    • 36m² ad altezza 2.4m
    • 80m² ad altezza 3.7m
  • Dimensioni ø 97 x 29 mm
  • Consumo 14mA
  • Alimentazione 24VDC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
  • Documentazione del produttore disponibile qui

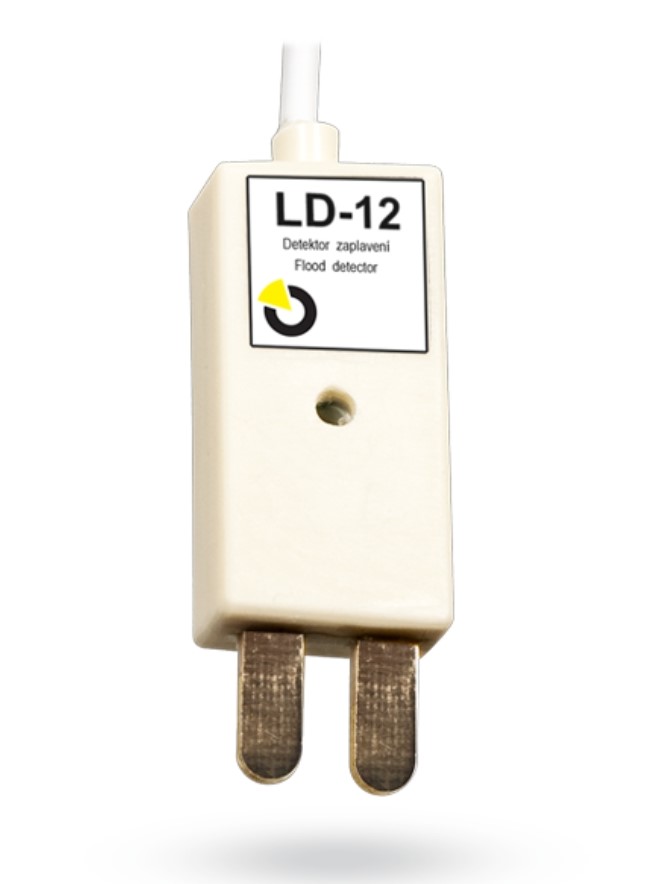

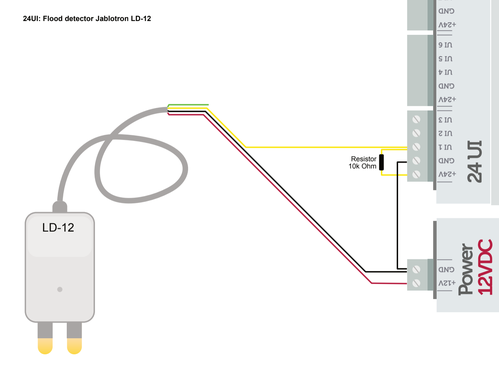

Sensore allagamento

Il sensore può essere usato per indicare l'allagamento di cantine, bagni ecc...

Caratteristiche
  • Uscita max 200mA
  • Temperatura di funzionamento -10 / - 40 °C
  • Alimentazione 12VDC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Collegamento



Lampade

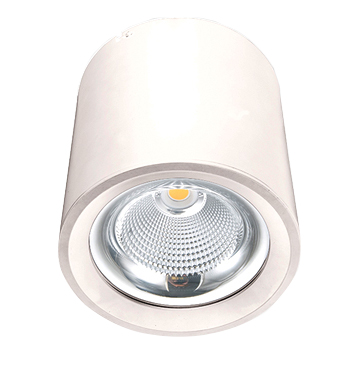

Lampada LED da soffitto

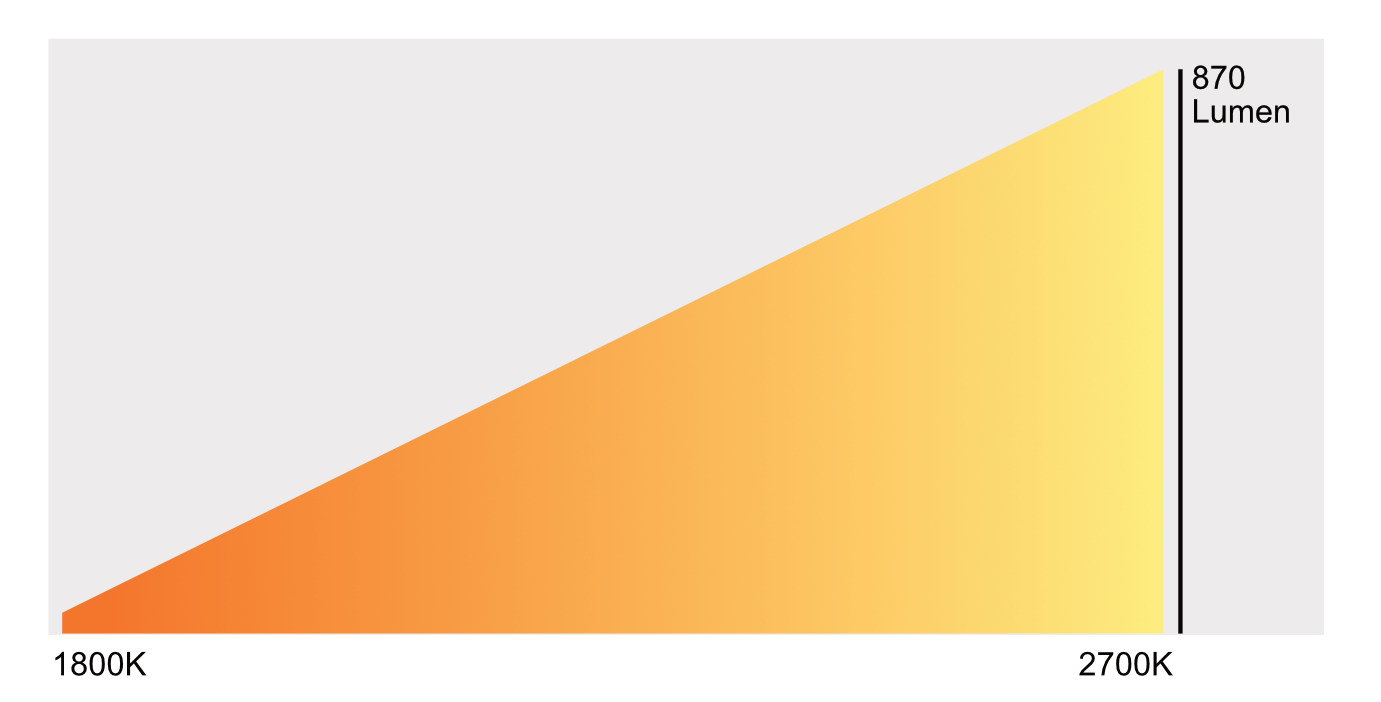

Quando la lampada è dimmerata la luce cambia il colore verso toni caldi.

Caratteristiche
  • Intensità luminosa e temperatura di colore è controllabile tramite una singola uscita di un modulo 12 LED / OC
  • Un'uscita del modulo 12 LED / OC può controllare fino a 6 lampade
  • Intensità al 100% fornisce 2700 Kelvin, la luce più calda è a 1800 Kelvin
  • 870 lumen al 100%
  • 97 CRI

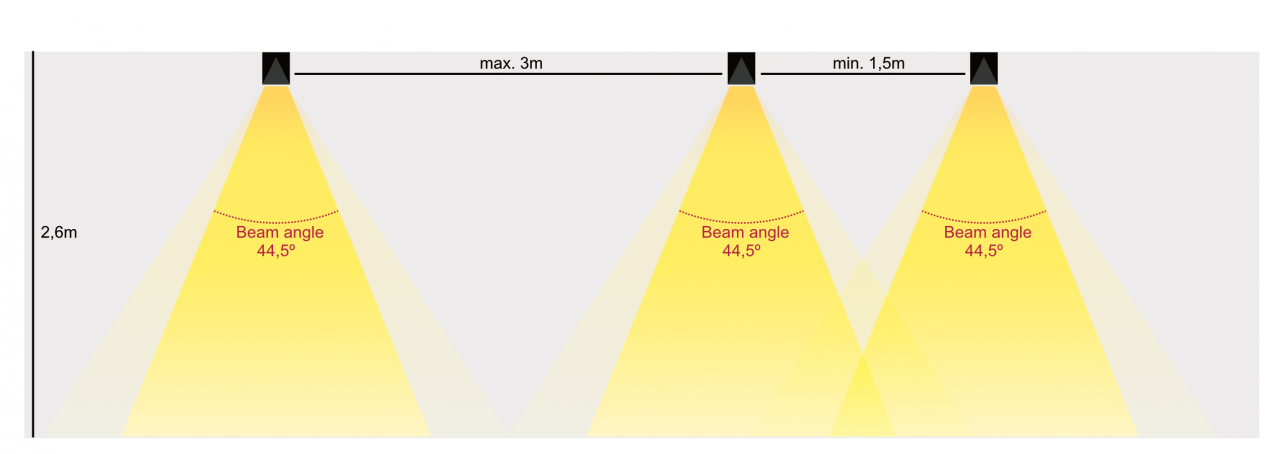

  • Angolo di illuminazione 44.5°
  • Diametro 112mm, altezza 124mm
  • Consumo 11W
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

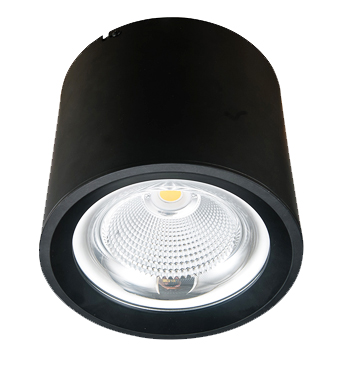

Lampada LED nera
Tonalità di colore
Lampada LED interno
Angolo di illuminazione

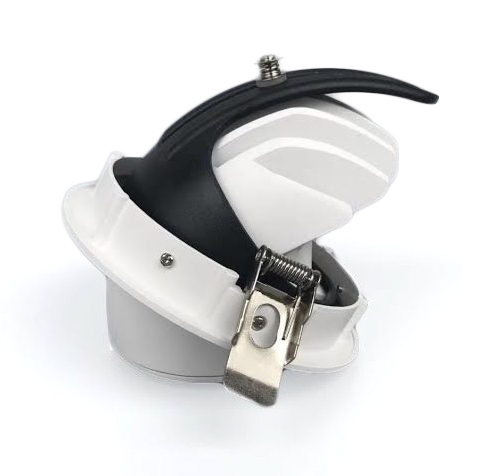

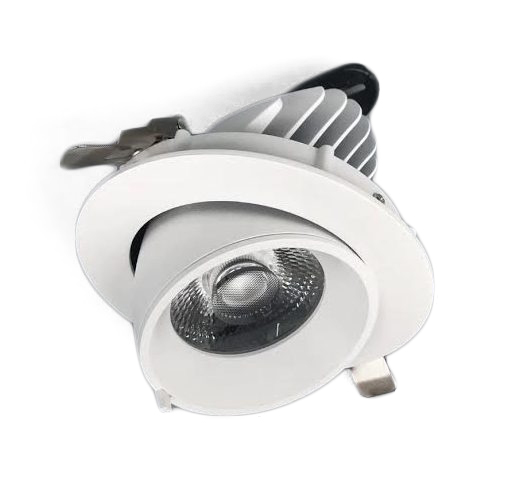

Lampada LED da incasso

Quando la lampada è dimmerata la luce cambia il colore verso toni caldi.

Caratteristiche
  • Intensità luminosa e temperatura di colore è controllabile tramite una singola uscita di un modulo 12 LED / OC
  • Un'uscita del modulo 12 LED / OC può controllare fino a 6 lampade
  • Intensità al 100% fornisce 2700 Kelvin, la luce più calda è a 1800 Kelvin
  • 870 lumen al 100%
  • 97 CRI
  • Angolo di illuminazione 53.7°
  • Diametro 12cm, profondità 6cm
  • Consumo 11W
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Lampada LED incasso
Tonalità di colore

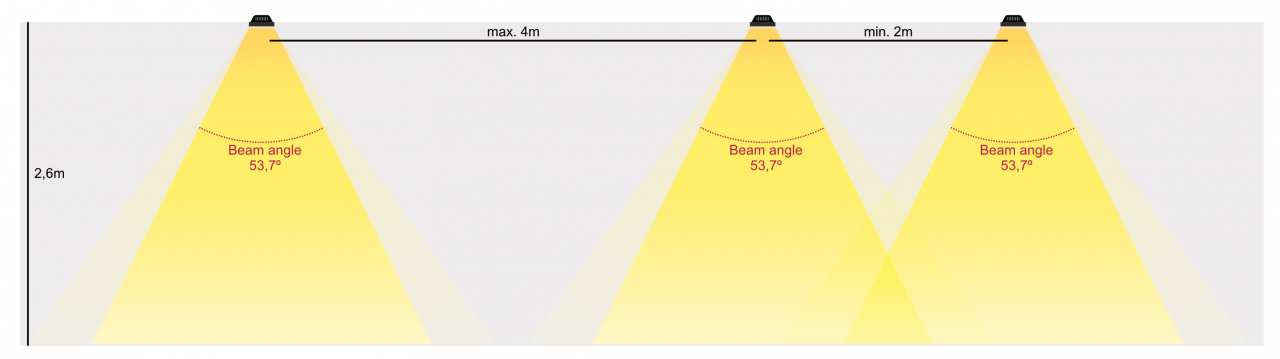

Angolo di illuminazione



Smart witches e termostati

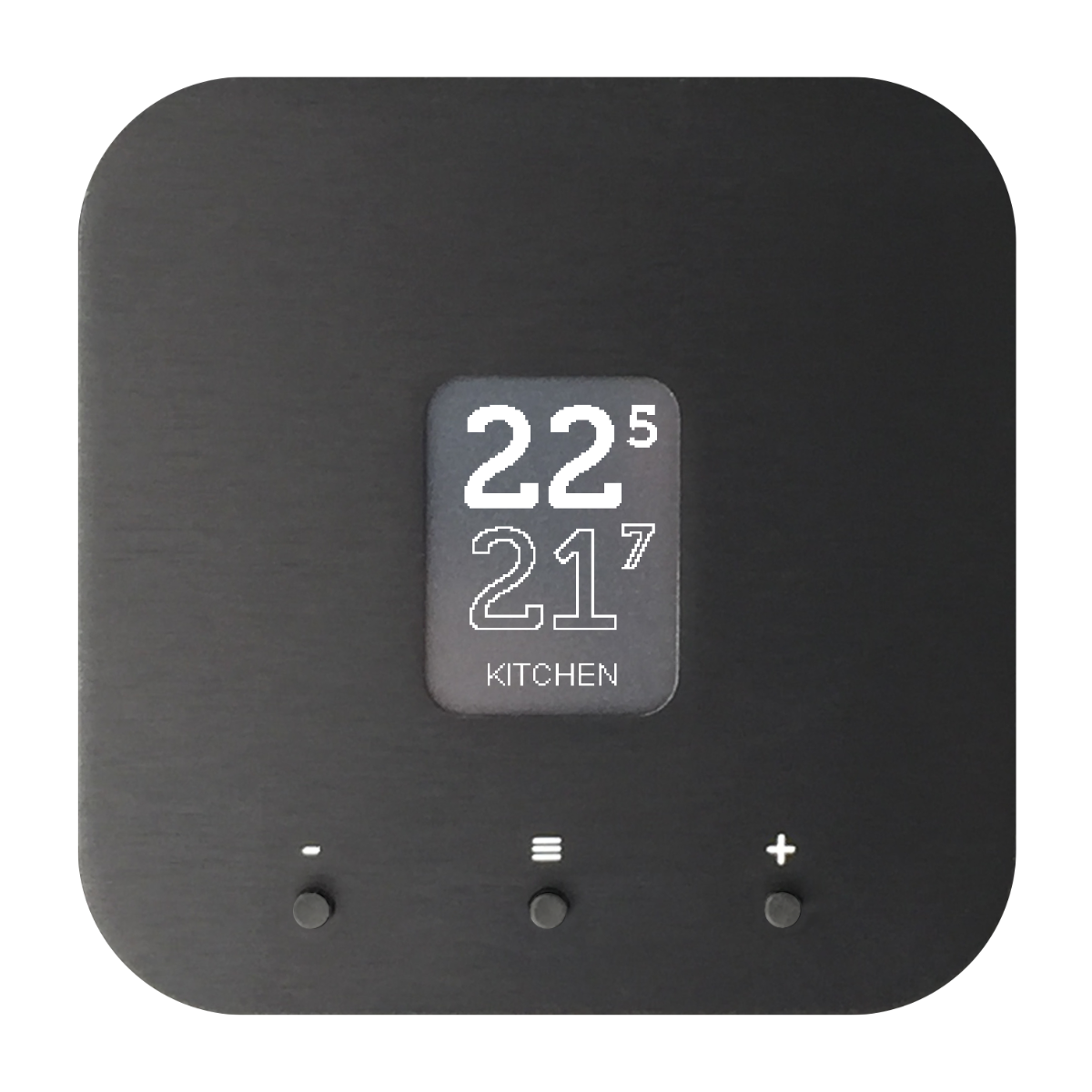

Controller multi-zona

Dispositivo versatile e universale per la gestione di termostati, tapparelle, illuminazione e molto altro.

Realizzato in alluminio con display e-ink ad alta efficienza energetica, in quanto è sempre acceso.

Caratteristiche
  • Aree di funzionamento: riscaldamento, raffrescamento, gruppi di persiane, scenari di illuminazione, velocità termoconvettori, interruttori
  • Colore: bianco (RAL CLASSIC / 9016), nero (RAL DESIGN / 000 25 00), grigio (RAL CLASSIC / 7012)
  • Sensori di umidità e temperatura integrati
  • 1 ingresso per sensore di temperatura aggiuntivo NTC 5-15kOhm
  • 1 terminale per sensore CO2
  • Massimo numero di funzioni o zone inseribili 10
  • Display e-ink a risparmio energetico
  • Installazione in tradizionale scatola tonda a muro 502E
  • Dimensioni 80 x 80 mm
  • Consumo 1.2W
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

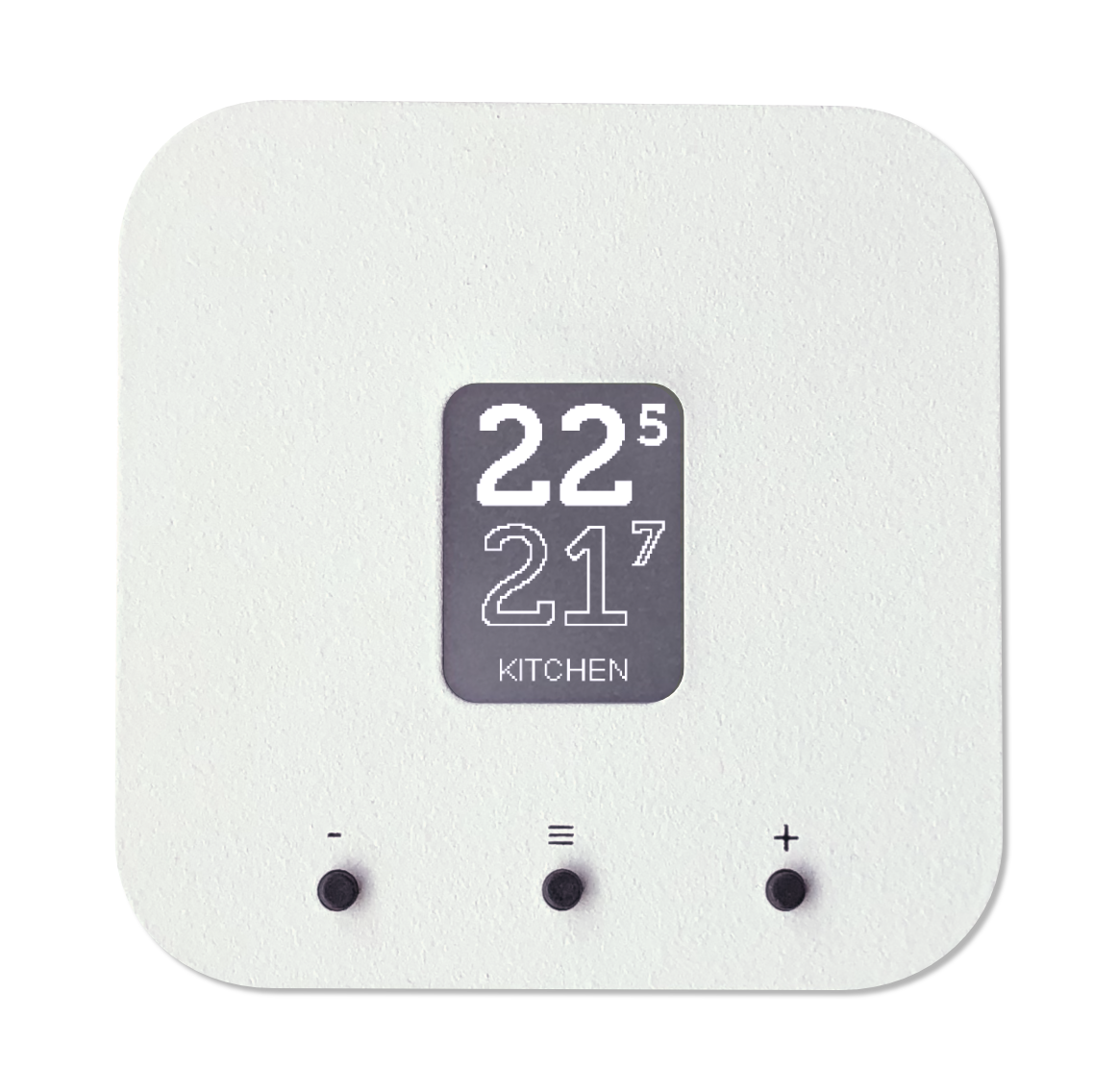

Controller bianco
Collegamento

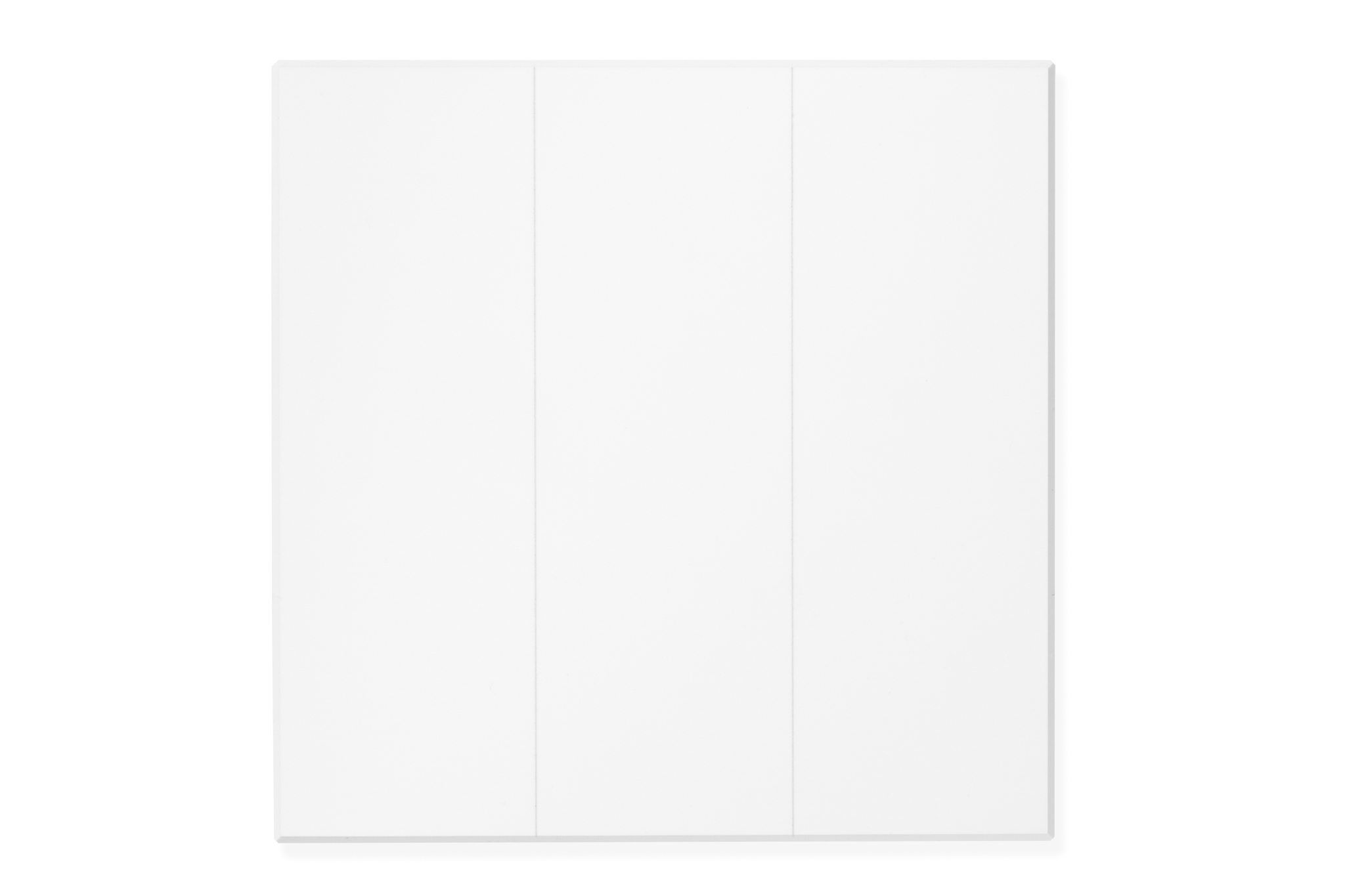

Smart switch 6 pulsanti

Prodotto di stile e funzionale.

6 pulsanti configurabili per azionamento luci, tapparelle, ecc... misura di umidità e temperatura e luce dimmerabile notturna.

Caratteristiche
  • 3 pulsanti parte superiore, 3 pulsanti parte inferiore
  • Colore: bianco (RAL CLASSIC / 9016), nero (RAL DESIGN / 000 25 00), grigio (RAL CLASSIC / 7012)
  • Sensore di temperatura e umidità integrato
  • Luce LED notturna dimmerabile da 2700 K
  • 1 ingresso NTC per sensore temperatura a pavimento
  • Dimensioni 8x8x0.8 cm
  • Consumo 0.1W con LED spento / 0.2W con LED acceso
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

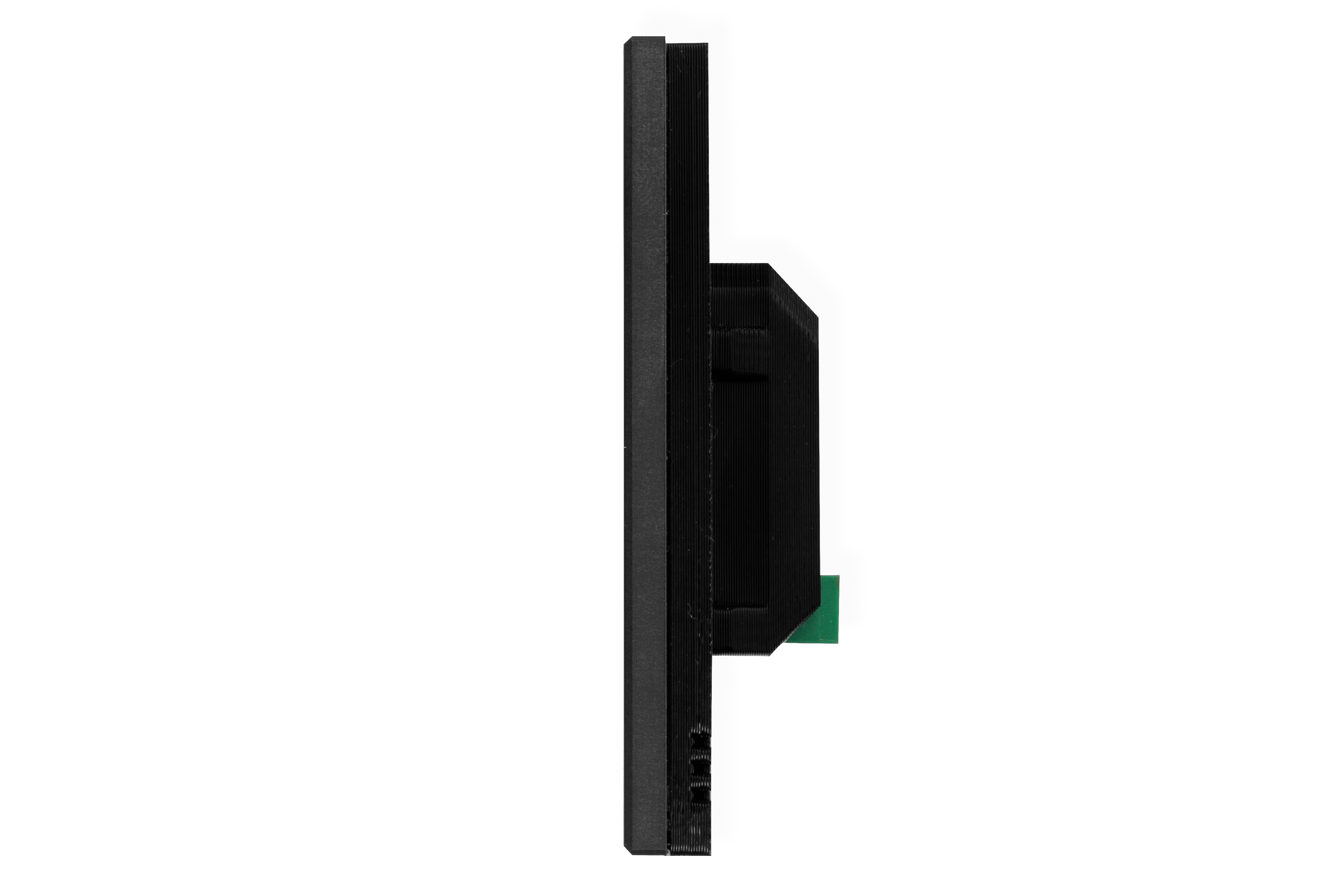

Laterale

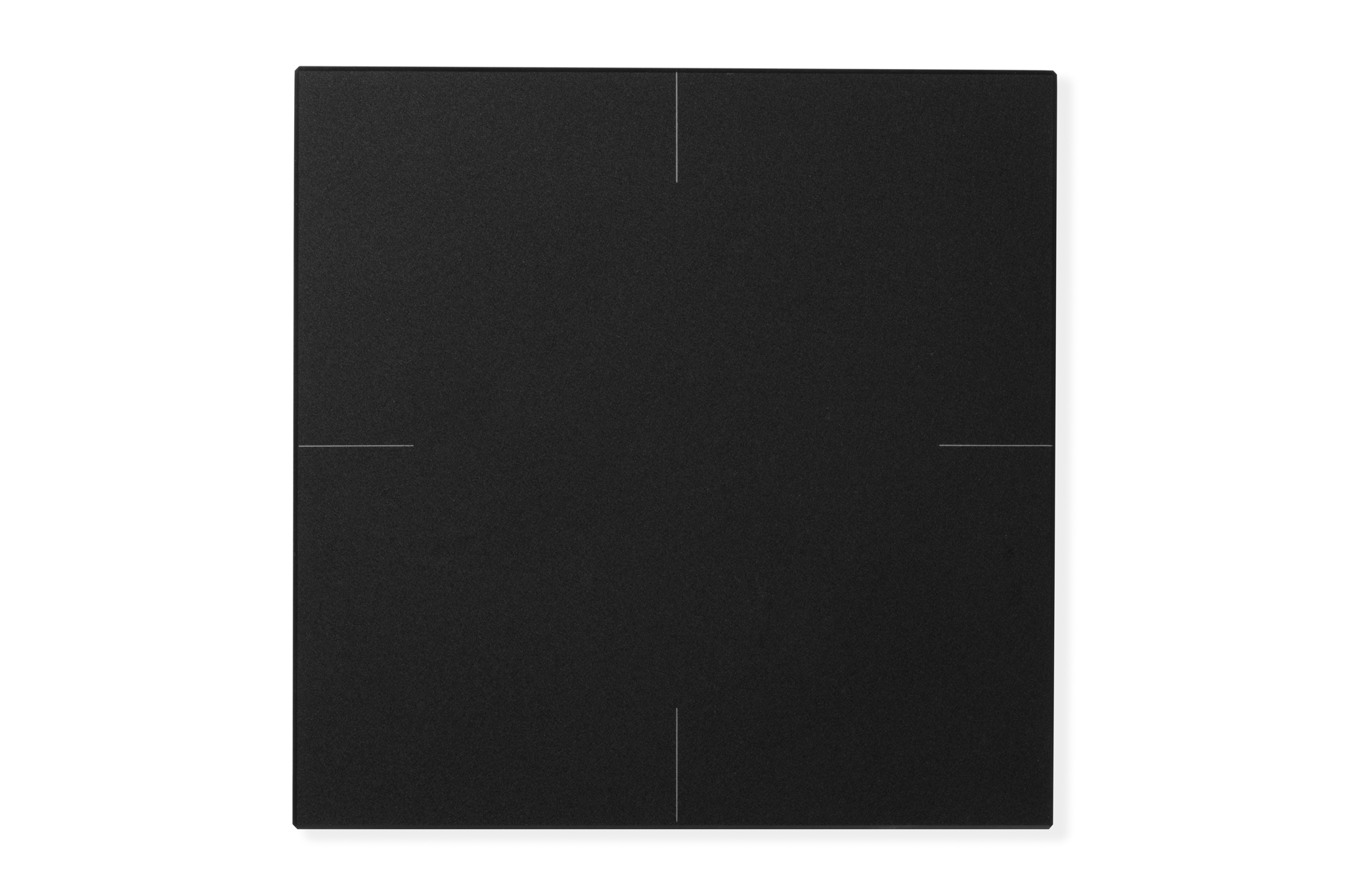

Smart switch 5 pulsanti

Prodotto di stile e funzionale.

5 pulsanti configurabili per azionamento luci, tapparelle, ecc... misura di umidità e temperatura e luce dimmerabile notturna.

Caratteristiche
  • 4 pulsanti negli angoli, 1 pulsante centrale
  • Colore: bianco (RAL CLASSIC / 9016), nero (RAL DESIGN / 000 25 00), grigio (RAL CLASSIC / 7012)
  • Sensore di temperatura e umidità integrato
  • Luce LED notturna dimmerabile da 2700 K
  • 1 ingresso NTC per sensore temperatura a pavimento
  • Dimensioni 8x8x0.8 cm
  • Consumo 0.1W con LED spento / 0.2W con LED acceso
  • Alimentazione 24VDC
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

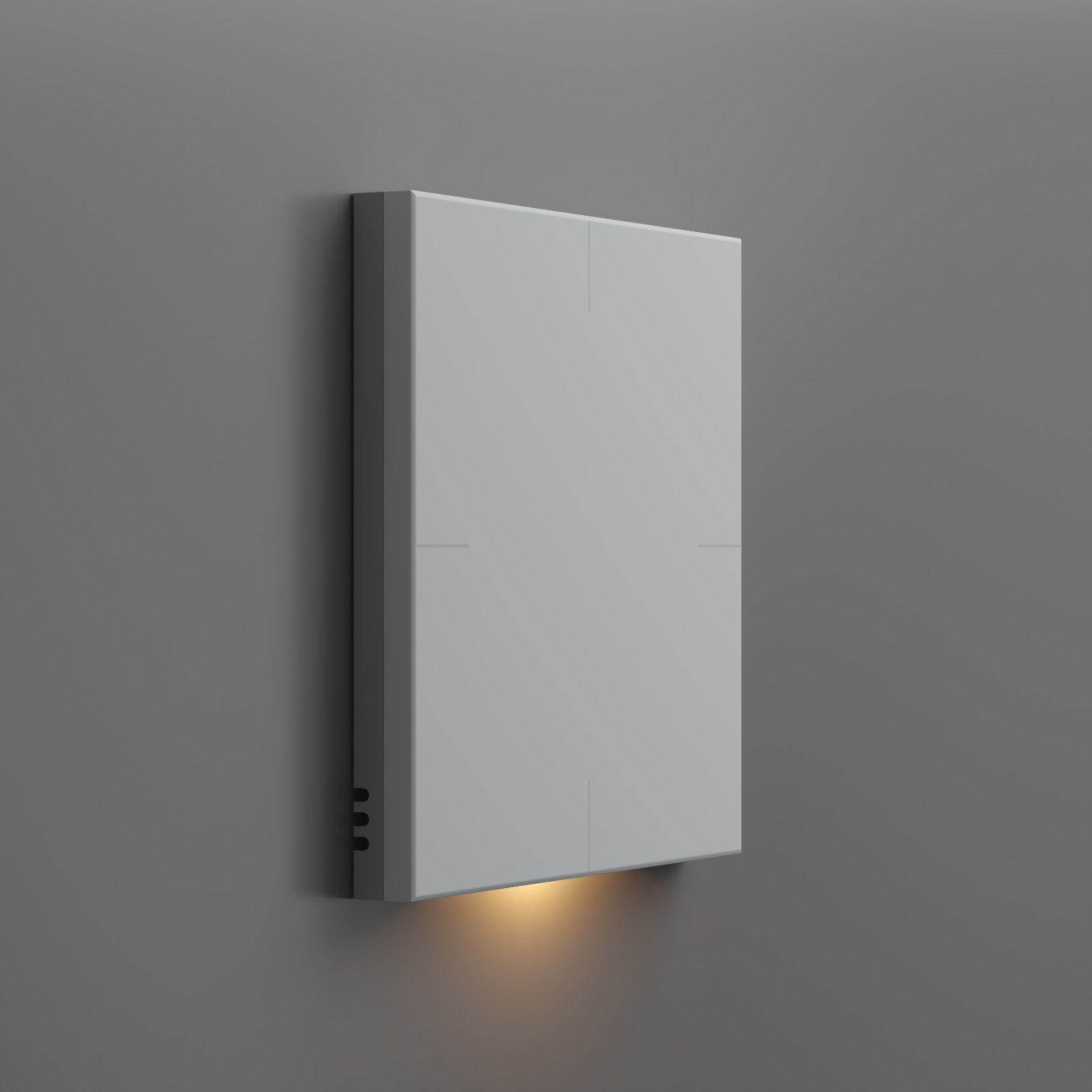

Luce notturna



Gateways

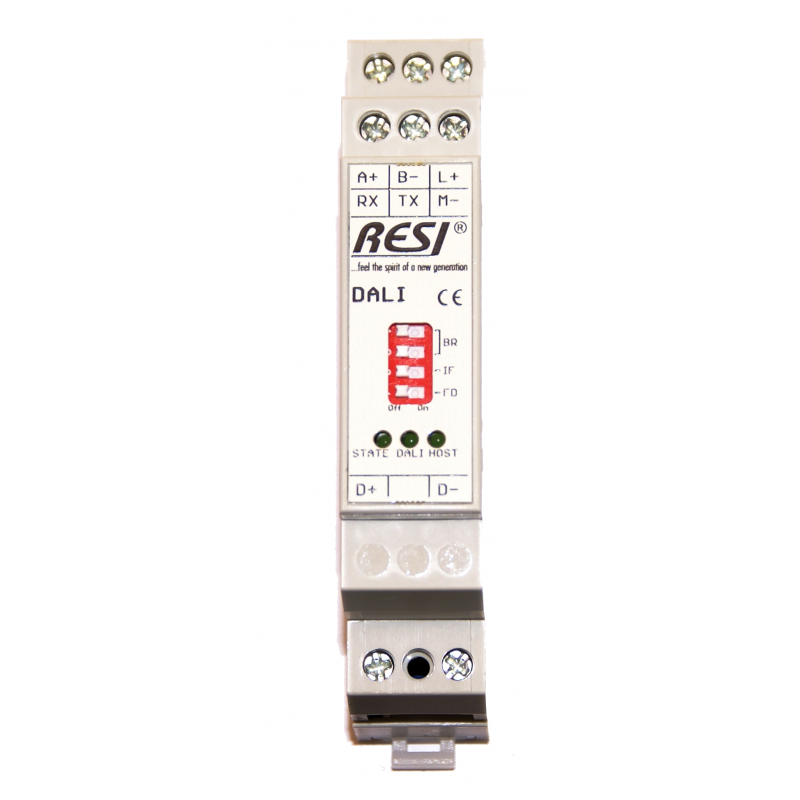

Gateway DALI

Permette di integrare nel sistema Taphome lampade DALI.

Caratteristiche
  • Compatibilità con DALI 1.0, DALI 2.0, DALI DT6, DALI DT8
  • DALI e Modbus sono galvanicamente separati
  • Baud rates: 300-256000Bd, none, even or odd parity, 8 data bits, 1 or 2 stop bits
  • Configurazione e test del modulo da eseguire via PC con software Resi MODBUSConfigurator
  • Alimentazione 24VDC
  • 1 modulo DIN
  • Processo costruttivo certificato TÜV SÜD ISO 9001:2000
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

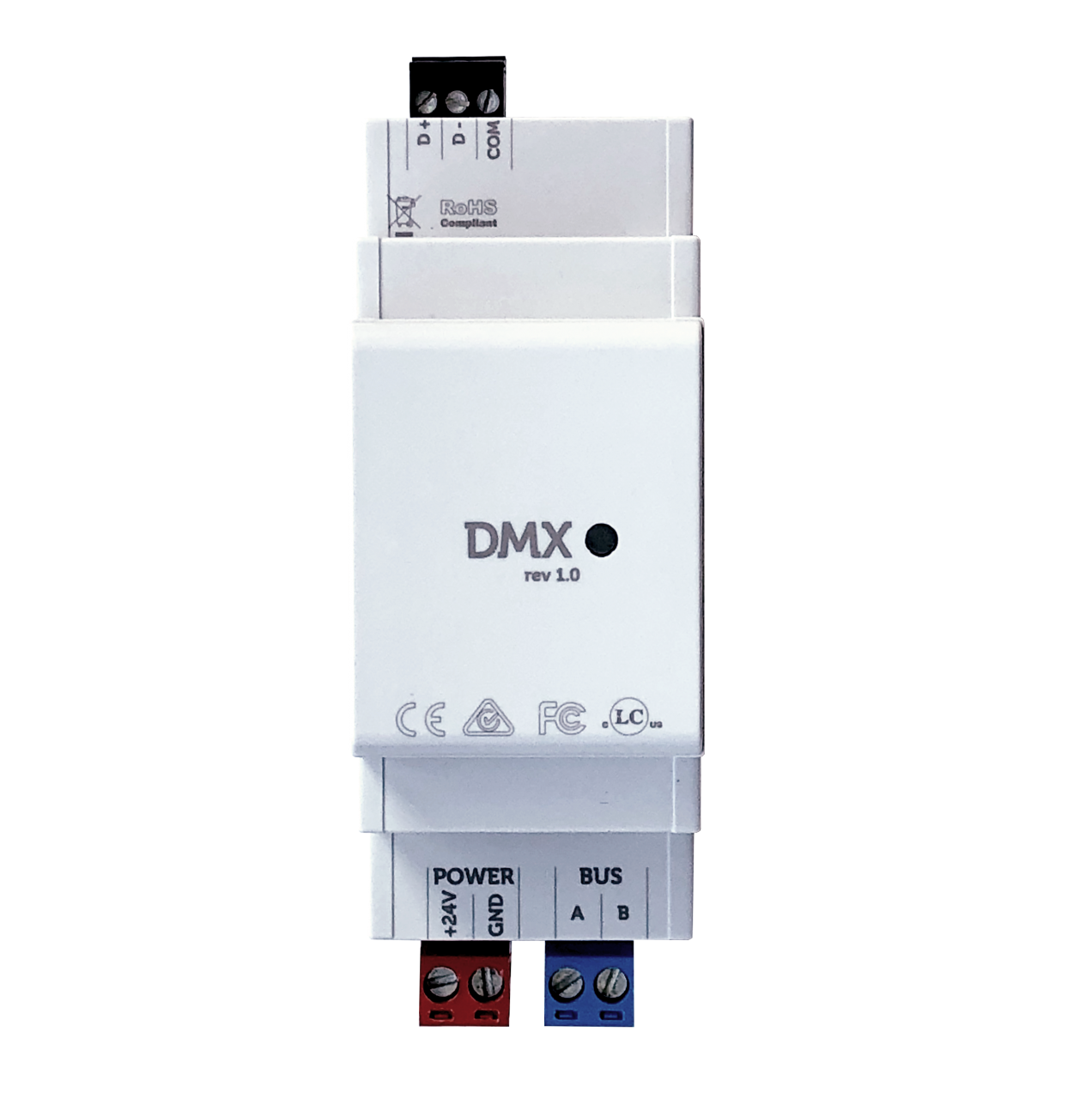

Gateway DMX

Il gateway supporta driver DMX a 16 bit. Permette il controllo preciso dei colori RGB.

Caratteristiche
  • 256 canali DMX
  • Supporto per driver 16 bit
  • Inizio del BUS DMX dai terminali del gateway
  • Isolamento galvanico dal resto del sistema
  • Protezione da sovratensioni
  • Un cavo schermato andrebbe utilizzato per il BUS DMX
  • Alimentazione 24VDC
  • 2 moduli DIN
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui



Accessori

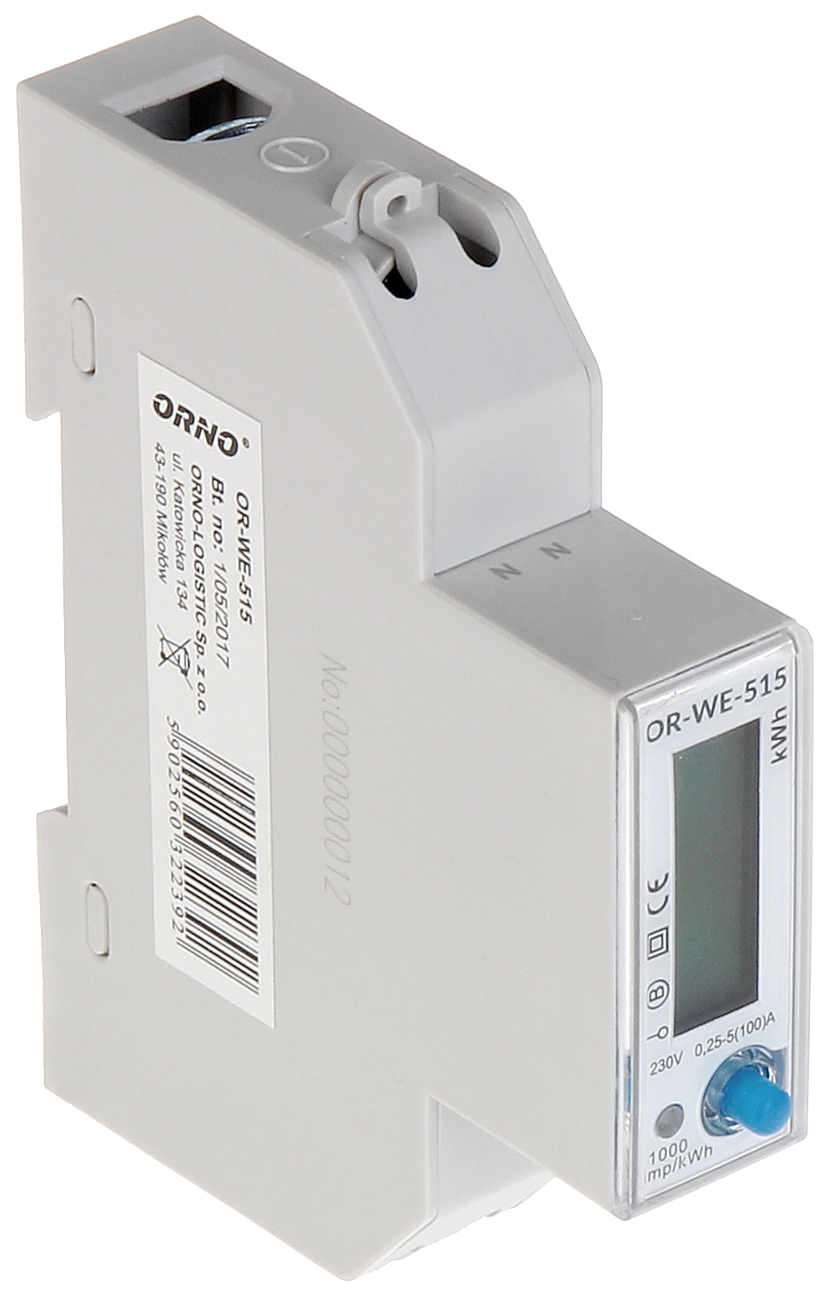

Misuratore elettrico monofase

Il dispositivo è utilizzato per la misura diretta della potenza attiva in un sistema monofase e la registrazione dell'energia elettrica consumata con possibilità di lettura a distanza tramite standard RS485 con protocollo Modbus-RTU.

Ha anche un uscita a impulsi con la frequenza indicata in descrizione. La presenza della fase è segnalata dal lampeggio del led.

Caratteristiche
  • Carico massimo 100 A
  • Trasmissione dati Modbus RTU
  • Campi display 5 + 1 = 00000,0 kWh
  • Pecisione di misurazione classe B
  • Frequenza impulsi 1000 imp / kWh
  • Alimentazione 230V, 50/60Hz
  • 1 moduli DIN
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

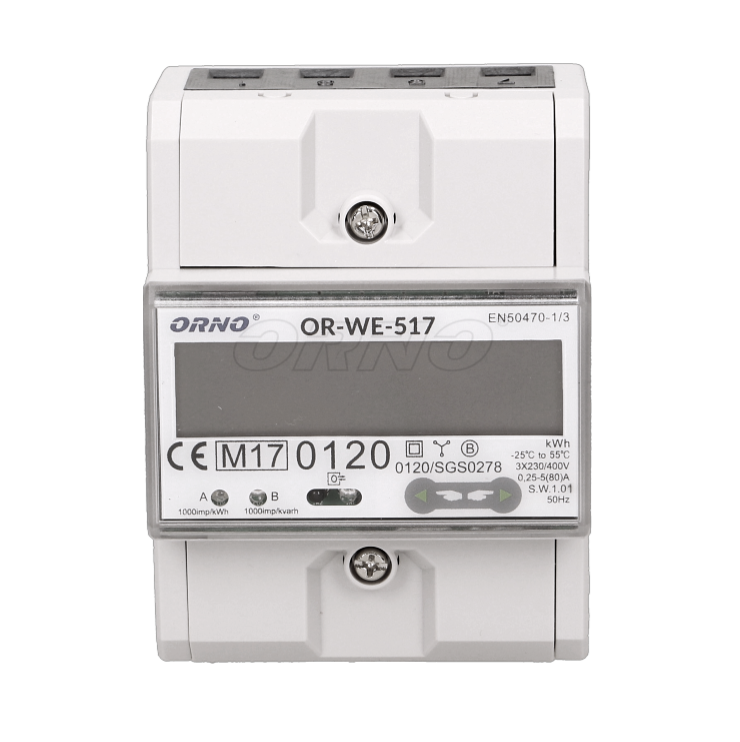

Misuratore elettrico trifase

Caratteristiche
  • Carico massimo 80A
  • Trasmissione dati Modbus RTU
  • Campi display 6 + 2 = 000,000.00 kWh
  • Pecisione di misurazione classe 1
  • Velocità di comunicazione 9600bps
  • Alimentazione 3x230V, 50/60Hz
  • 4 moduli DIN
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

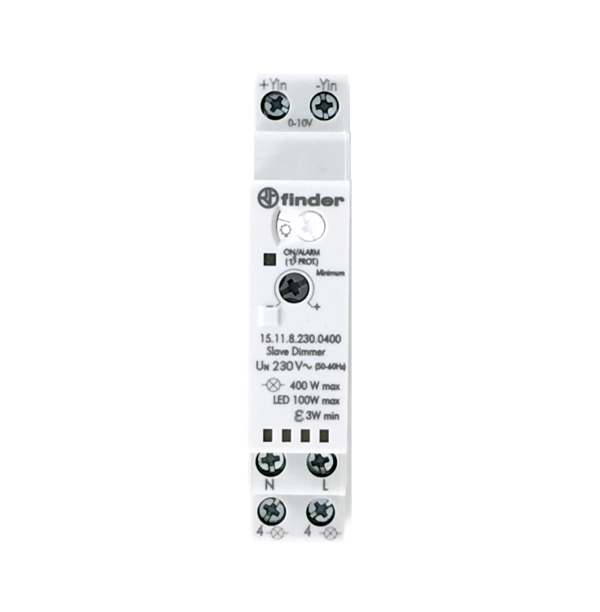

Dimmer universale

Caratteristiche
  • Ingresso 0-10V
  • Selettore di carico per
    • lampade alogene o a incandescenza fino a 400W 230VAC
    • lampade dimmerabili a fluorescenza compatte (CFL) fino a 100W
    • trasformatori dimmerabili per LED LV fino a 100W
    • trasformatori elettromagnetici toroidali per alogene LV fino a 400W
    • trasformatori elettromagnetici e-core per alogene LV fino a 400W
    • trasformatori elettronici per alogene LV fino a 400W
  • 1 moduli DIN
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
  • Documentazione del produttore disponibile qui

Relè

Relè per controllo dei carichi.

Caratteristiche
  • Massimo carico 16A
  • Incluso diodo di protezione per inversione di corrente
  • Relè intercambiabile
  • 1 moduli DIN
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui
Relè



Accesso

Gateway Wiegand

Interfaccia di comunicazione all-in-one per controllo accessi.

Il gateway ha l'interfaccia Wiegand per l'integrazione di lettori di schede, tastiere o lettori di impronte digitali di qualsiasi produttore compatibili con lo standard.

Le uscite a relè azionano le serrature delle porte. Gli ingressi digitali registrano le aperture della porta.

Caratteristiche
  • Terminali per il collegamento di 2 dispositivi Wiegand indipendenti
  • 2 uscite a relè 6A con terminali NO / NC
  • 2 ingressi digitali
  • Terminale 12VDC per l'alimentazione dei dispositivi di controllo accessi collegati
  • Consumo -
  • Alimentazione 24VDC
  • Libreria DWG per i progetti qui
  • Scemi di collegamento disponibili qui

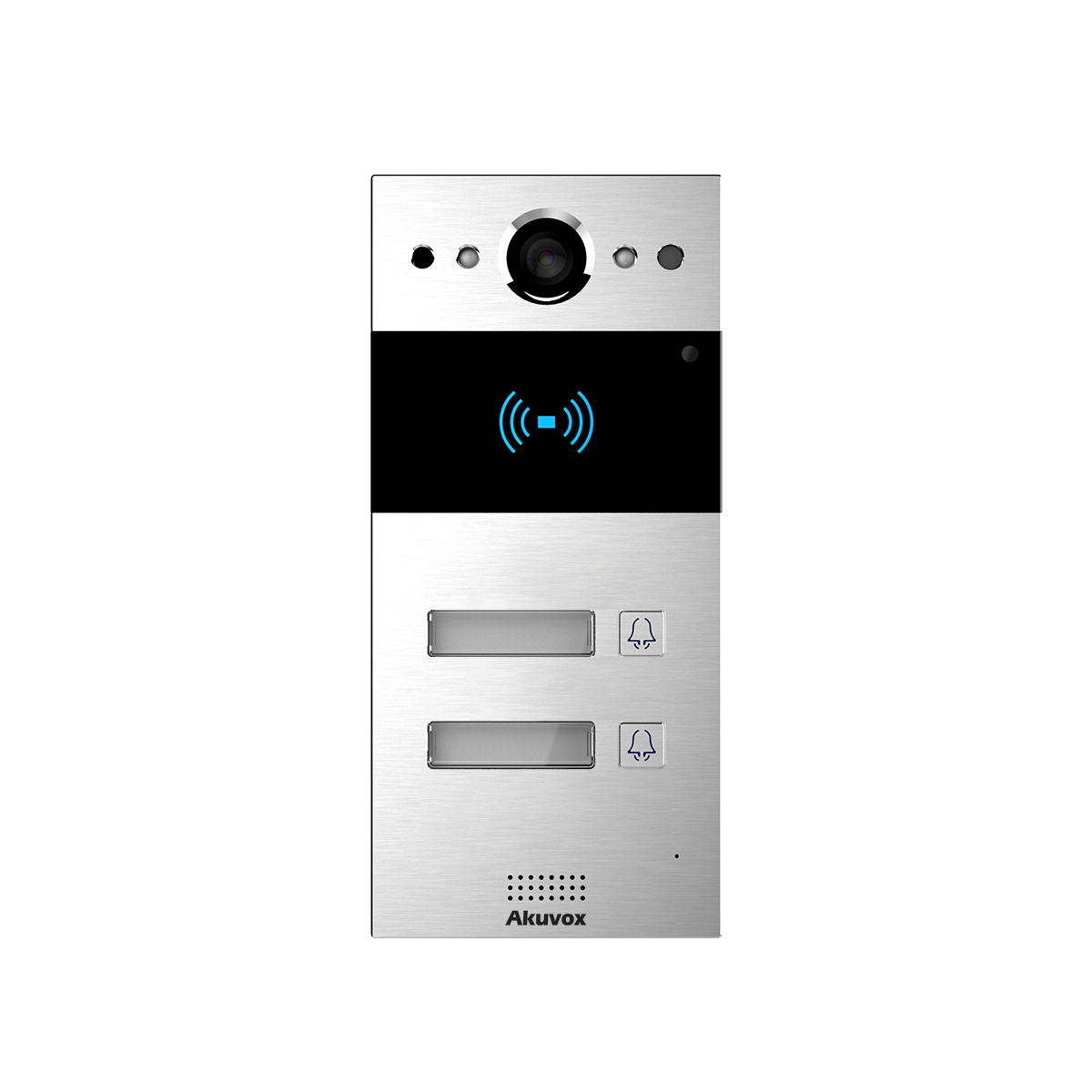

Videocitofono Akuvox 2-5 pulsanti

Permette il controllo di chi entra nell'entra nell'edificio confermando verbalmente e visivamente l'identità.

Caratteristiche
  • Materiale scocca: Alluminio anodizzato
  • Fotocamera grandangolare: 110º (H), 58º (V)
  • Comunicazione audio bidirezionale su reti IP con funzione di annullamento dell'eco
  • Supporta i protocolli SIP e Onvif
  • Lettore RFID
  • Relè di uscita: 2 per apertura porta
  • Alimentazione: IEEE 802.3 af POE supportato
  • Stagno e a prova di acqua e polvere: IP65
  • Installazione: fissaggio a muro
  • Caratteristiche: http://www.akuvox.com/pro1/R20A-low-cost-SIP-Doorphone.shtml

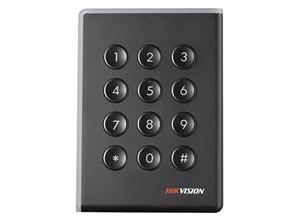

Lettore di schede con PIN

Lettore di schede che supporta il protocollo Wiegand per un comodo controllo degli accessi.

Fornisce la possibilità di gestire l'accesso da remoto.

Caratteristiche

Modalità di comunicazione: RS485 / Wiegand (w26, w34) collegato al modulo TapHome Wiegand




Moduli I/O wireless

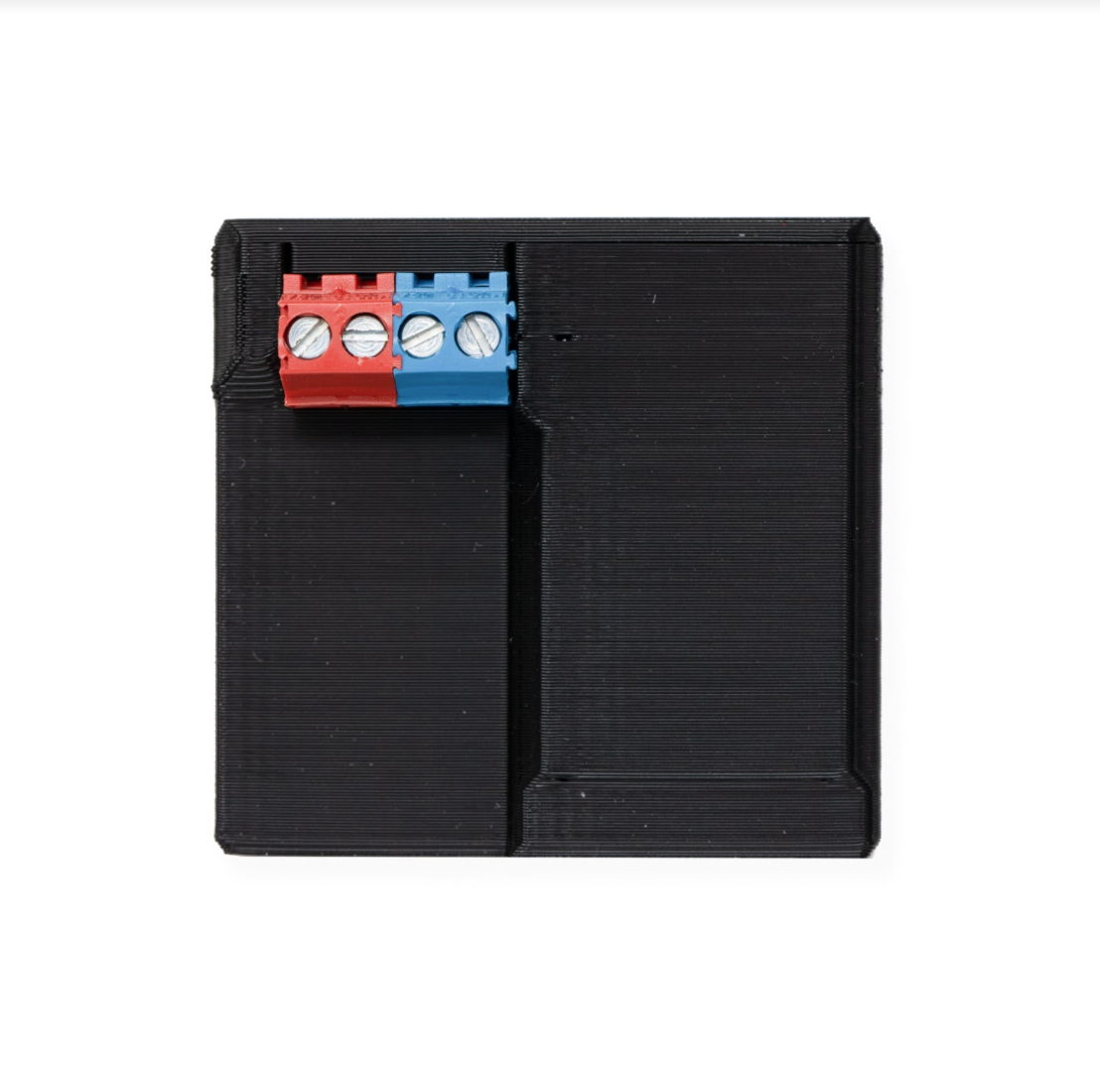

Zigbee gateway

Caratteristiche
  • Supporta lo standard Zigbee 3.0 ed è anche compatibile con le versioni precedenti
  • Fino a un massimo di 20 dispositivi Zigbee per un gateway
  • È possibile collegare più gateway al bus
  • Il gateway è compatibile solo con i dispositivi che offriamo, potrebbe funzionare anche con altri dispositivi Zigbee ma non possiamo garantirlo in quanto non testati

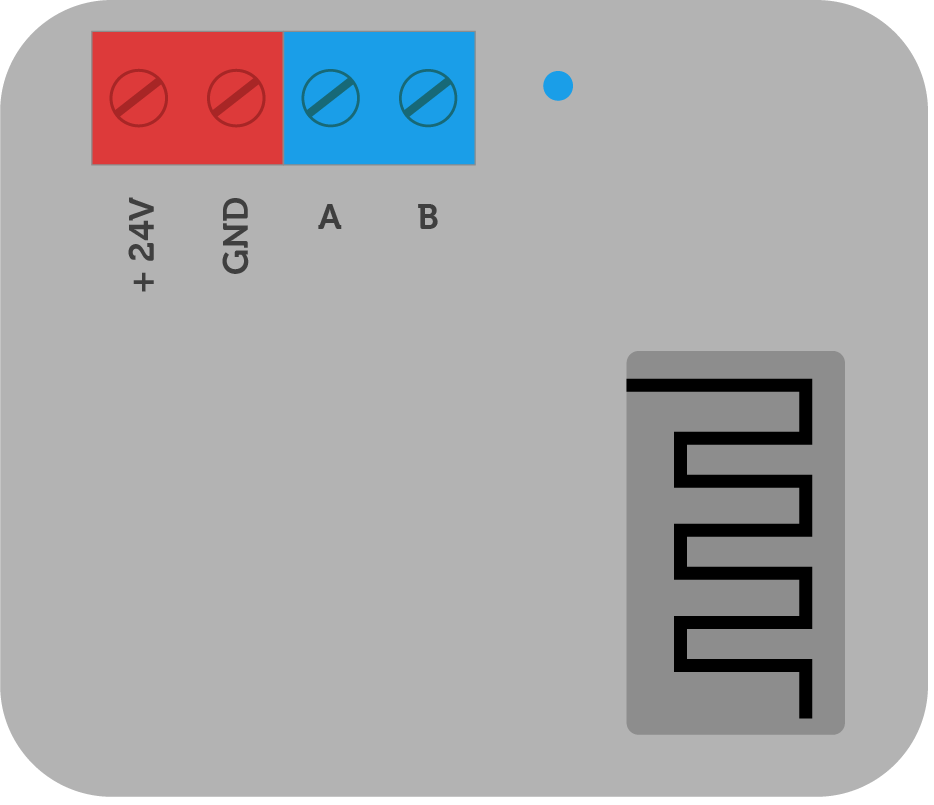

Zigbee gateway schema

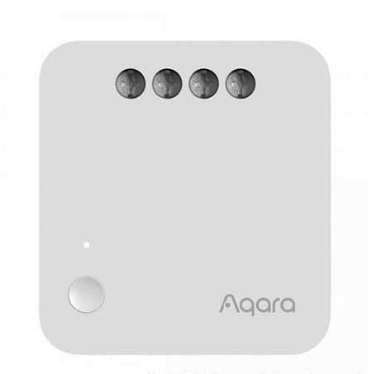

Modulo relè Zigbee

Caratteristiche
  • 1 uscita relè, carico resistivo di corrente massima 10A
  • 1 ingresso, 100-250 V CA, 50/60 Hz
  • Temperatura di esercizio 0 - 35 ° C
  • Umidità operativa 5 - 95% RH
  • Dimensioni prodotto 42,9 × 40 × 19,9 mm

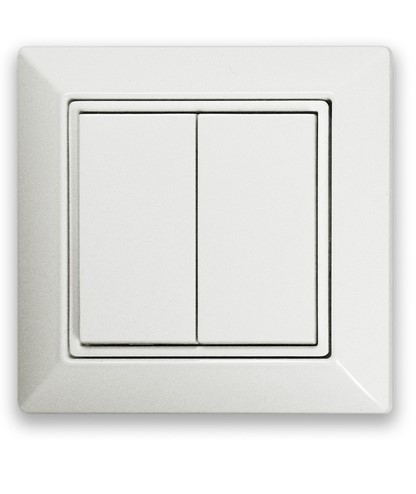

Interruttore a parete wireless

L'interruttore doppio a parete con forma standard europea 55 x 55 utilizza la tecnologia Zigbee Green Power (ZGP) per comunicare in modalità wireless con altri dispositivi che supportano lo standar.

Fornisce un comodo controllo di illuminazione, temperatura e carichi elettrici.

Caratteristiche
  • Trasmettitore radio EWSxZ: modulo PTM 215ZE, EWSxZG: PTM216Z
  • Protocollo: ZigBee Green Power (ZGP)
  • Portata: 10 m in campo libero
  • Canali: 2 o 4 (bilanciere singolo o doppio con posizione mediale, premuto / rilasciato)
  • Altezza totale di installazione 14 mm
  • Montaggio con adesivo (incluso sul retro)
  • Condizioni operative: temperatura: -25 - + 65 ° C, umidità: 0-95% senza condensa
  • Durata > 50.000 azionamenti
  • Approvazioni RED, FCC, ISED

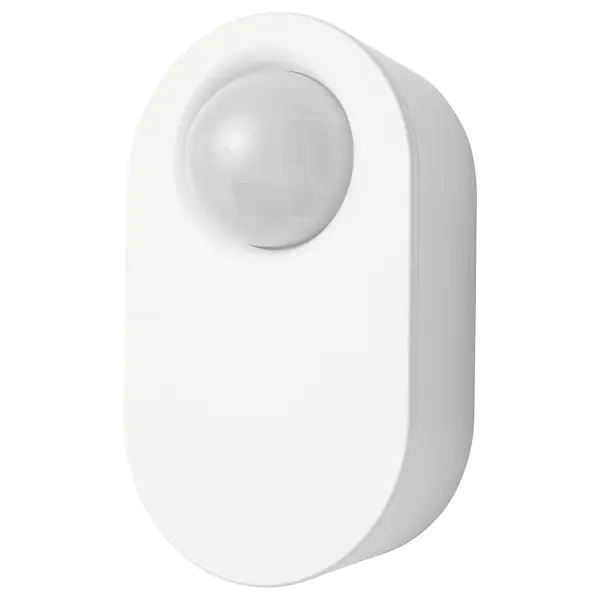

Sensore di movimento Zigbee

Il sensore di movimento consente di accendere automaticamente le sorgenti luminose quando rileva il movimento (utile per luoghi quali sgabuzzini o bagni di servizio).

Caratteristiche
  • Sensore di movimento E1745 TRÅDFRI
  • Alimentazione: 3 V, 2 x batteria CR2032
  • Portata wireless: 10 m in campo apertolibero
  • Angolo di rilevamento del sensore: 60º - 120º
  • Portata del sensore: circa 10 m
  • Frequenza operativa: 2405-2480 Mhz
  • Potenza in uscita: 3 dBm
  • Grado di impermeabilità IP44

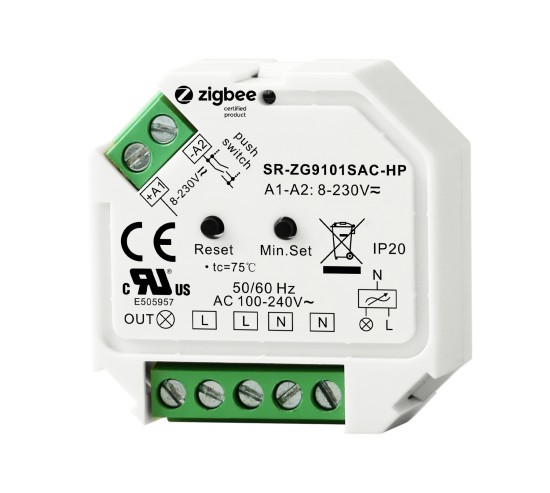

Dimmer Zigbee

Dispositivo radio Zigbee da incasso per luci modulazione delle luci



Caratteristiche
  • Uscita a 1 canale 400W
  • Tensione di ingresso 100-240 VAC
  • Tensione di uscita 100-240 VAC
  • Dimensioni 45,5x45x20,3 mm
  • Protocollo Zigbee 3.0
  • Grado impermeabilità IP20

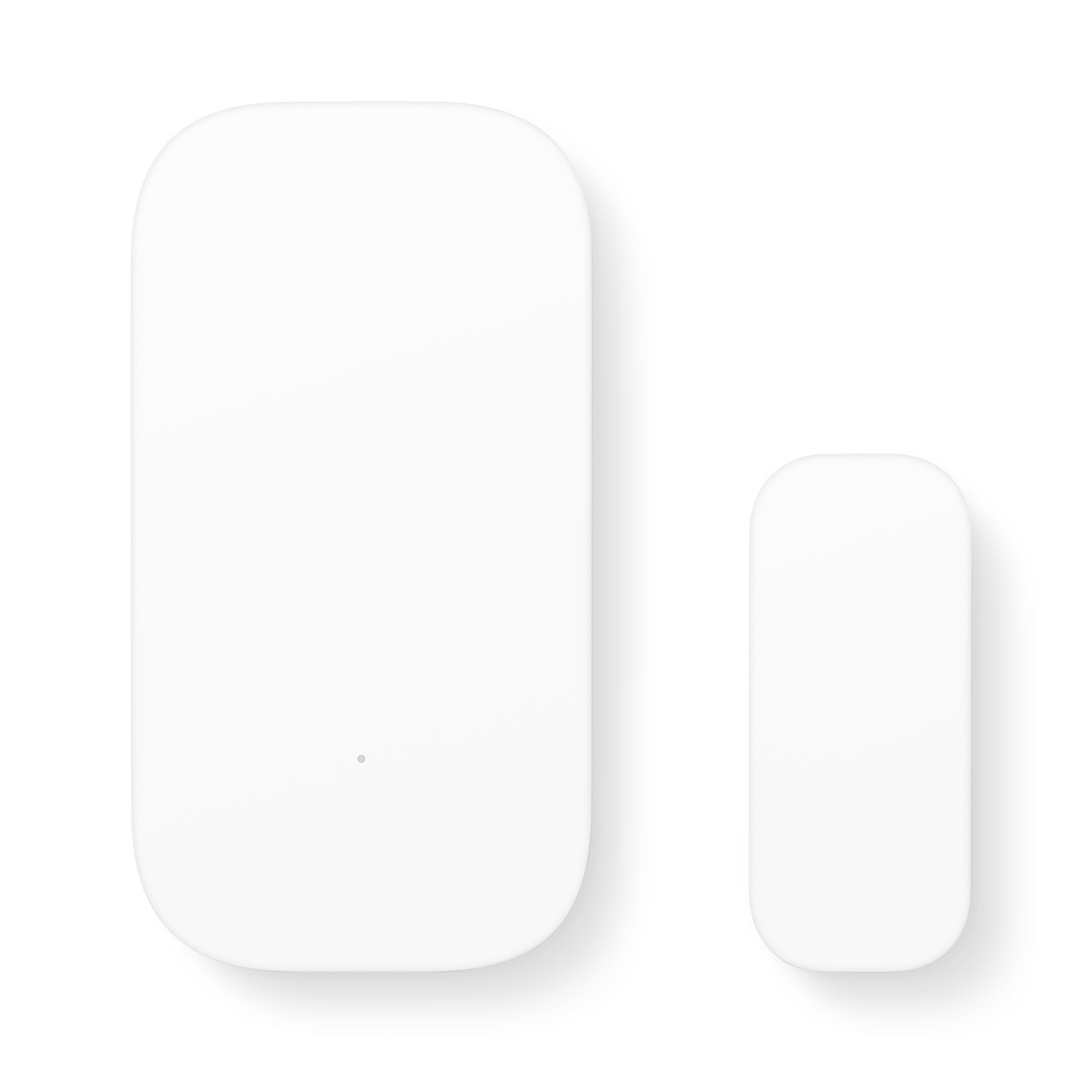

Sensore perimetrico Zigbee

Caratteristiche
  • Alimentazione: 1x batteria CR1632
  • Massima distanza di rilevamento 22 mm
  • Temperatura di esercizio -10 - + 45 ° C
  • Umidità di funzionamento 0 - 95% RH
  • Dimensioni 41 × 22 × 11 mm
Sensore perimetrico Zigbee

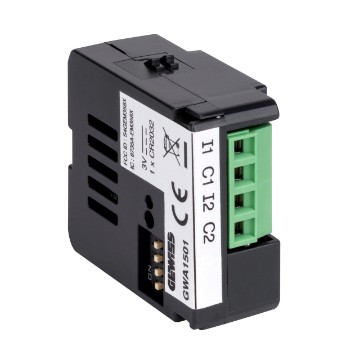

Interfaccia di input Zigbee

Modulo a 2 ingressi a potenziale zero per il collegamento di interruttori anche in assenza di alimentazione 230 VAC o cavo bus.

Funzionamento a batteria.

Caratteristiche
  • Modulo Gewiss GWA1501
  • 2 Ingressi a potenziale zero
  • Alimentazione: 1x batteria CR2032
  • Temperatura di lavoro -5 - +45 ° C
  • Umidità relativa max 93% RH
  • Dimensioni: 42x40x20

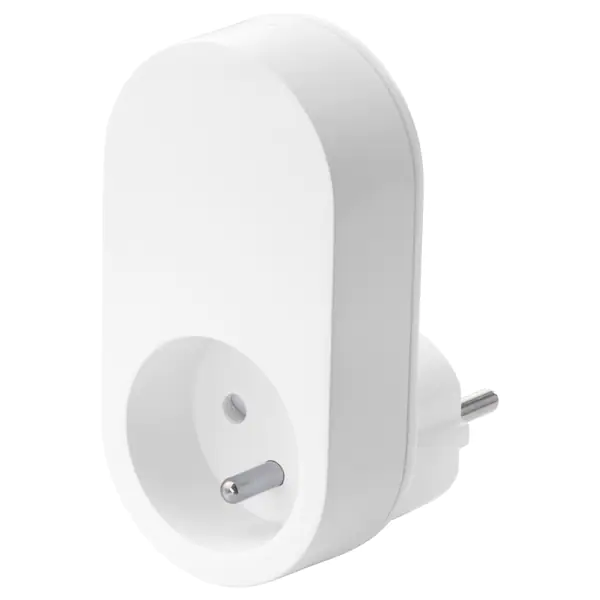

Adattatore Zigbee per presa

La presa consente di collegare qualsiasi lampada, caffettiera o altri elettrodomestici e controllarli tramite l'app TapHome.



Caratteristiche
  • Presa wireless E1702  E1705 E1707 TRÅDFRI
  • Alimentazione ingresso:100-240 V, 50-60 Hz
  • Potenza massima in uscita: 3680 W
  • Portata:10 m in campo libero
  • Solo per uso interno
  • Frequenza operativa: 2405-2480 Mhz
  • Potenza in uscita: 14 dBm

Sensore di temperatura e umidità con display

Alimentato a batteria, con display digitale a LED, da cui è possibile ottenere facilmente temperatura, umidità e livello di carica della batteria

Il modulo contiene un sensore di temperatura e umidità Sensirion avanzato, con precisione della temperatura di 0,1 gradi e precisione dell'umidità: 0,1 %

Caratteristiche
  • La dimensione dello schermo: 1,78 pollici
  • L'intervallo di temperatura: -9,9 - 60 gradi
  • Intervallo di umidità: 0 ~ 99,9%
  • Potenza nominale: 0,18 mW
  • Alimentato da: batterie (AAA) x 1
  • Dimensioni (L x P x A): 6,08 × 6,08 × 2,25 cm
  • Peso: 43 g

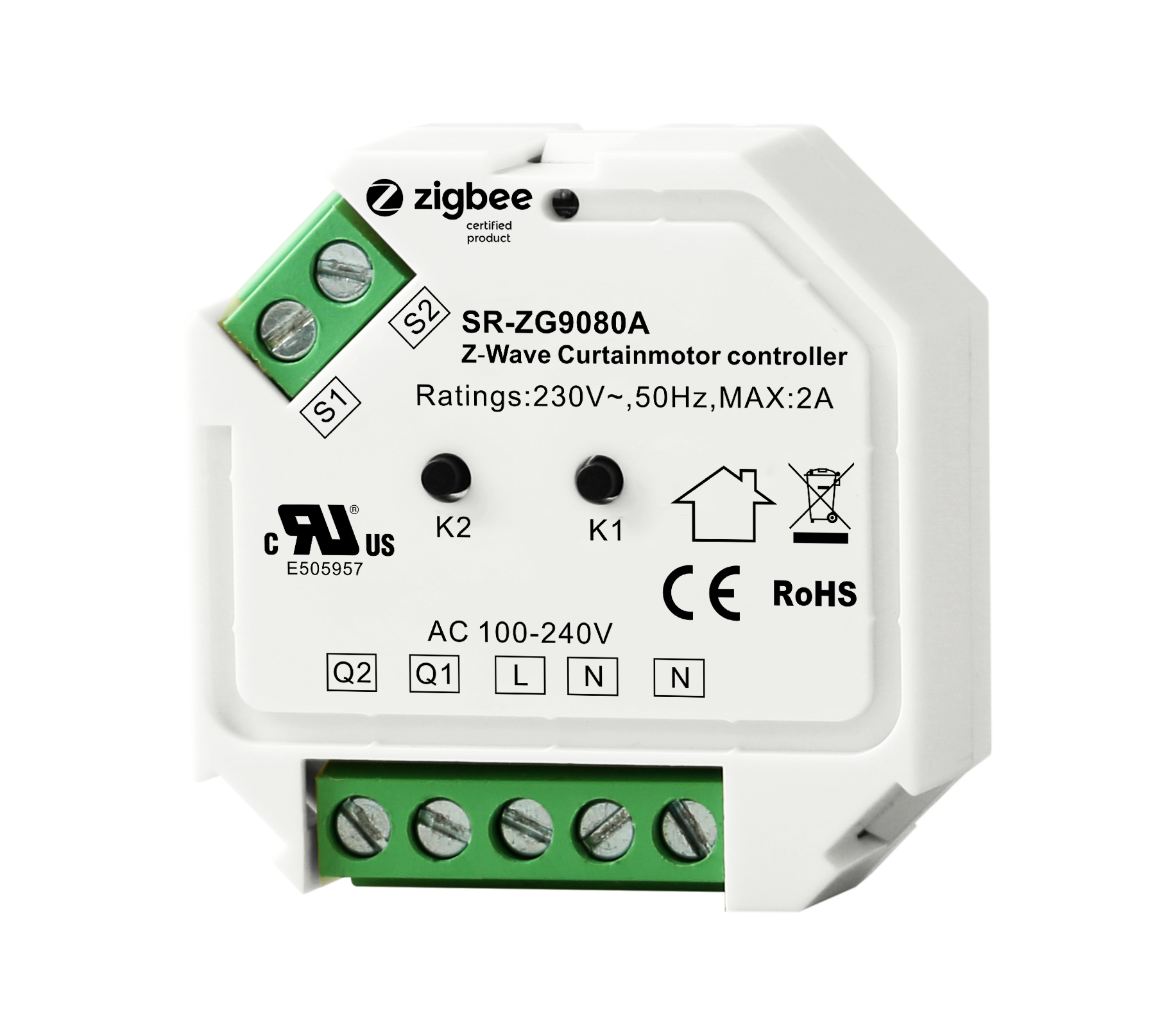

Controller per tende Zigbee

Dispositivo Zigbee da incasso per il controllo di una tenda/tapparella

Caratteristiche
  • 2 uscite relè
  • 2 ingressi 100-240 VAC
  • Dimensioni: 45,5x45x20,3 mm
  • Grado impermeabilità IP20
